研报解读 | 后摩尔时代,封装该何去何从?

集成电路

研报解读

第11期

AI算力催生封装革新，TGV玻璃基板、CPO光电共封装成为两大核心创新方向。本期两份行业研报：一份围绕TGV玻璃基板，剖析传统基板痛点、TGV技术优势、工艺难点、市场空间及国内外产业链布局；一份聚焦CPO专题，重点解析台积电COUPE方案，对比各类光电集成路线，梳理封测全流程、核心设备及全球上下游厂商。两份报告分别从新型封装材料、光电共封装工艺两大维度，理清先进封装技术迭代与行业竞争格局。

一、《后摩尔时代，玻璃基板或开启新一轮“材料革命”》

（一）发布机构

西部证券研发中心

（二）研报速览

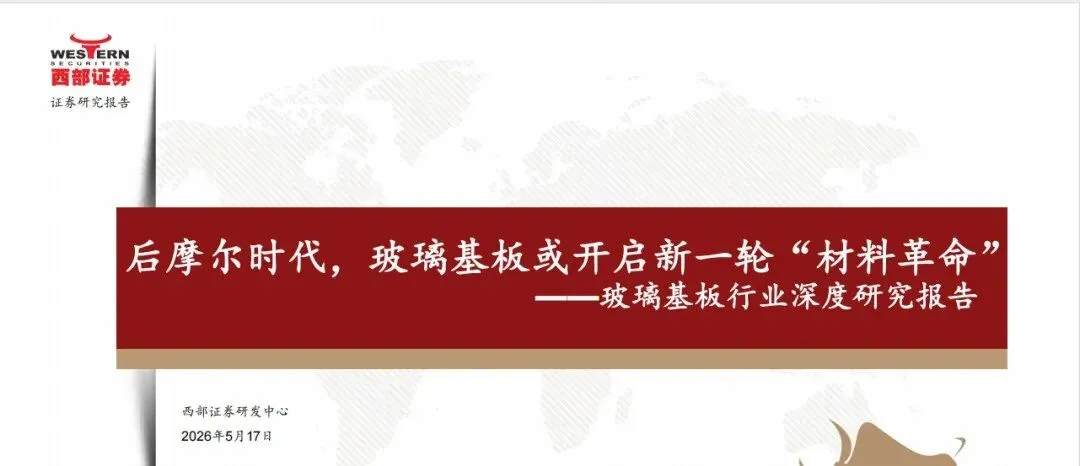

1）研报封面

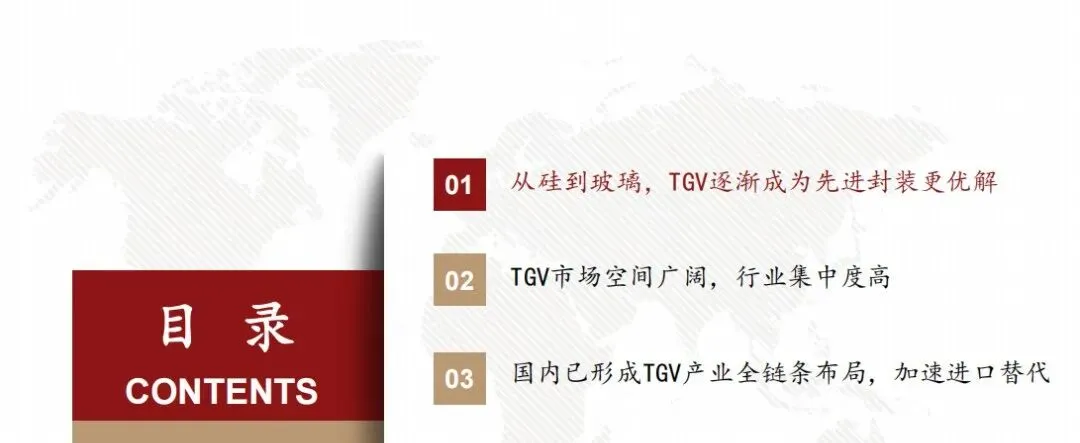

2）研报目录

3）核心内容

本报告围绕TGV玻璃基板展开分析：AI算力需求暴露出传统有机基板、硅中介层CTE失配、高频损耗大、成本高的短板，TGV凭借低介电损耗、可调热膨胀系数、支持大尺寸面板加工等优势，成为英特尔、台积电、三星等巨头主推的下一代封装方案。报告对比TSV与TGV差异，梳理激光成孔、金属化填充两大核心工艺难点，行业现已进入量产降本阶段，面板化、国产化将持续摊薄成本。下游主要应用于AI芯片、HBM存储、CPO光模块等，预计2028年全球玻璃基板市场规模近80亿美元。产业链上游康宁、肖特主导，国内戈碧迦、沃格光电、云天半导体、帝尔激光等企业在玻璃原片、TGV加工、激光设备实现技术突破。

4）亮点图片

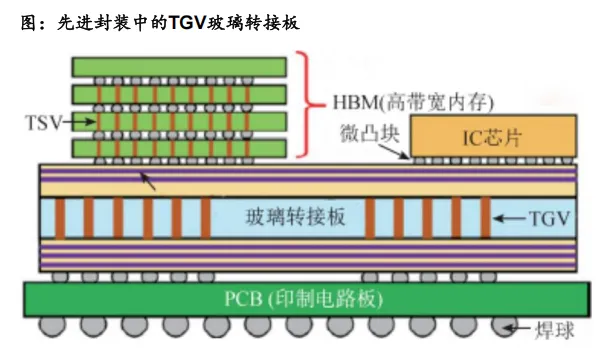

1.先进封装中的TGV玻璃转接板

玻璃通孔（Through Glass Via, TGV），是指在超薄玻璃基板上制作巨量微米级通孔，并实现垂直电气互连。其核心优势在于：高精度（孔径可小至5μm）、高深宽比（100：1）。TGV依托具备优异电学和热机械性能的玻璃基板，为芯片与芯片、芯片与封装基板之间构建起最短的电信号和电源传输路径，降低了功耗，推动了系统级封装的极致小型化。

2.TGV vs TSV：为何玻璃基板是先进封装的更优解

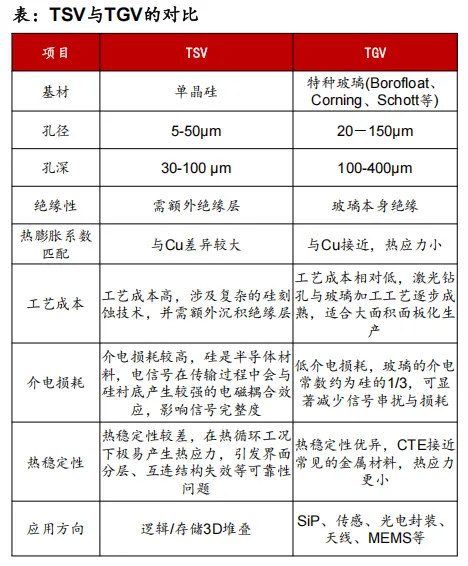

TSV基板凭借其成熟的工艺和先进的半导体制造技术，可实现极小的I/O节距与业界领先的互连密度，是目前高性能互连的主流方案。然而，硅基板固有的介质损耗会导致高频信号的显著衰减。TGV基板在高性能的TSV基板与低成本的有机基板之间取得了关键平衡，有效填补了现有技术方案的空白。

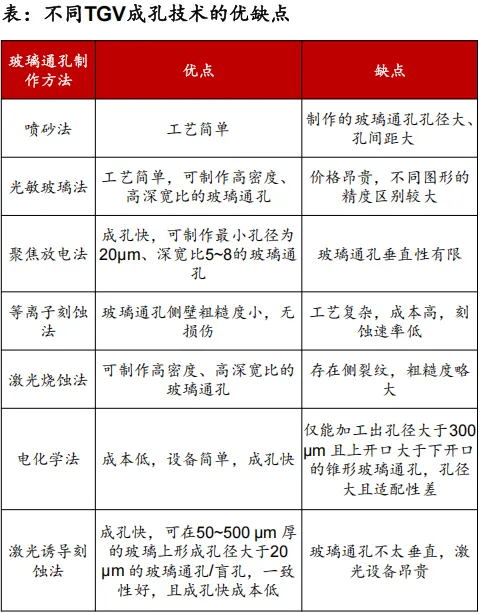

3.不同TGV成孔技术的优缺点

在不引入微裂纹等缺陷的前提下形成高深宽比的通孔，是TGV技术面临的首要挑战，也是整个TGV工艺中最核心、最具技术壁垒的环节，直接决定了通孔的质量、密度和成本。目前主流技术路径主要有两种：激光诱导刻蚀和直接激光烧蚀。

二、《COUPE引领光电共封装新纪元》

（一）发布机构

国信证券

（二）研报速览

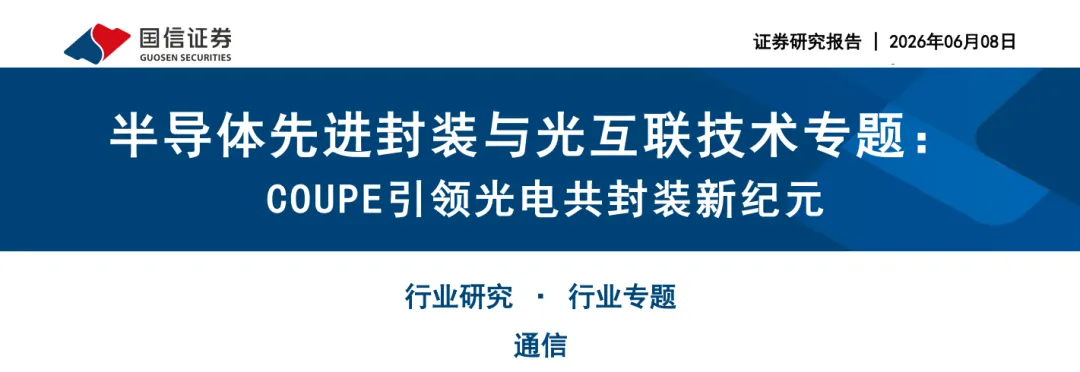

1）研报封面

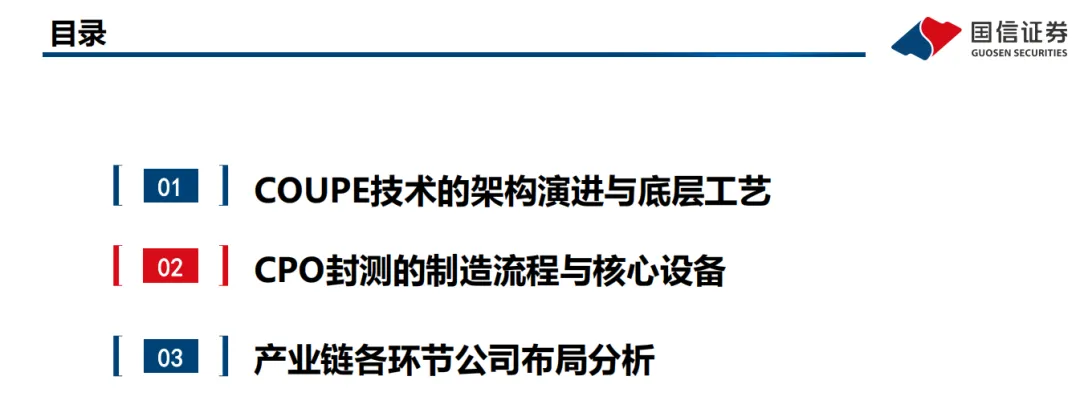

2）研报目录

3）核心内容

本研报围绕AI算力驱动的CPO光电共封装赛道展开，重点解读台积电COUPE紧凑型通用光子引擎方案，对比各类光电集成路线与键合、耦合工艺，剖析该技术依托SoIC-X混合键合实现低功耗高密度互连的核心优势，梳理CPO封测全流程及高精度键合、光学对准、光电测试等关键设备，盘点国内外产业链上下游企业布局，指出COUPE已被英伟达、博通高端交换机采用、产业化加速落地。

4）亮点图片

1.光互连的演进：从分立走向共封装

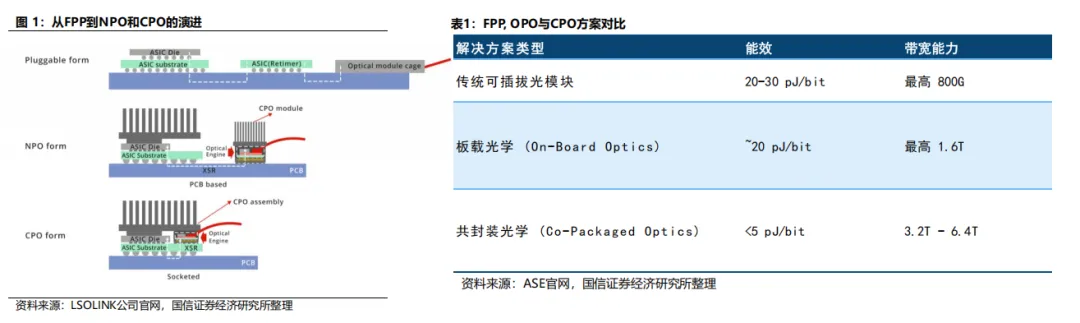

传统前面板FPP依靠长铜线传输电信号，高频下信号衰减严重，ASE数据显示其光电互连功耗达20-30pJ/bit，存在明显功耗瓶颈；OBO、NPO虽把光器件移至主板、缩短互连距离，功耗仅降至20pJ/bit左右，降功耗效果有限，且受PCB寄生效应制约。早期2.5D平铺式CPO也有封装面积大、光纤耦合方案不统一、良率偏低等工程短板。而台积电COUPE 3D异构集成平台采用垂直堆叠结构，将电子芯片EIC叠于光子芯片PIC之上，把光电互连距离压缩至微米级别，从底层重构架构，完美匹配AI算力集群低功耗、高密度布线、标准化的核心技术需求。

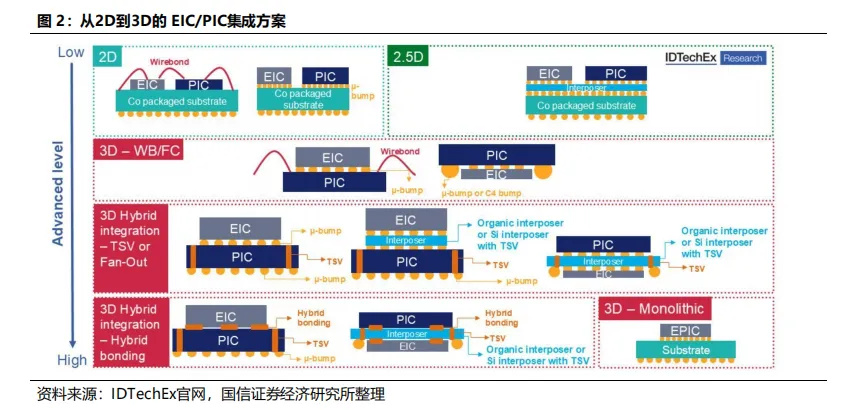

2.从2D到3D的EIC/PIC集成方案
