研报分析:中国长鑫存储即将挑战 DRAM 行业巨头

一. 研报基础信息

二. 核心研究总览

报告以长鑫存储科创板 IPO 为核心切入点，完整复盘长鑫从 2016 年成立至今的发展底层逻辑：奇梦达专利技术打底 + 海内外人才供给 + 合肥国有资本长期输血三大核心支柱；同时结合 2023-2026 存储超级周期，拆解长鑫营收、利润、产能、产品结构现状，对比三星、SK 海力士、美光三大 DRAM 巨头差距；重点分析两大核心瓶颈：先进制程光刻设备受限、HBM 高带宽存储技术良率与产能不足；预判 2026-2028 年全球 DRAM 供需、长鑫产能扩张节奏、国内半导体设备国产化替代路线，最终得出结论：长鑫将成为全球第四大 DRAM 厂商，通用 DDR/LPDDR 持续抢占国内市场，但 HBM 将长期成为中国 AI 算力核心短板。

三. 长鑫存储崛起的三条主线

研报把 CXMT 第一个十年的成功拆成三根支柱：

• 2015 年 WiLAN 子公司 Polaris 以 ~3000 万欧元从英飞凌买下约 7000 项奇梦达专利；

• 2019 年 12 月 CXMT 与 Polaris 签许可协议，拿到 ~2.8 TB 奇梦达技术文档；

• 继承核心是 46nm BWL（掩埋字线）+ 堆叠电容架构——正好也是三巨头今天跑的路线，避开了 trench 那条死路。

• 奇梦达西安研发中心 400–500 人被紫光整收，但个体外流惠及 CXMT；

• 挖来奇梦达德国老将 Karl-Heinz Kuesters（24 年西门子/英飞凌/奇梦达经历），EE Times 称其为"CXMT 的王牌"，补的是专利和文档里没有的 tacit know-how；

• 副总裁 平尔宣（美光 / Sandisk / AMAT 背景）负责路线图对外口径（"46nm → 10nm 级"）；

• 韩、台亦有挖角争议（韩国检方已诉前三星员工泄密）。

3. 合肥国资的"耐心资本"

• 2016 年"506 项目"一期 180 亿，合肥国资出 80%（144 亿）；

• 近十年累计亏损 ~366.5 亿人民币，国资从未减持；

• IPO 前合肥清辉机电 21.67%，国资系合计 >30%；

• 围绕 CXMT 在合肥机场工业园搭起本地集群：沛顿 / 新封（封测，新封 99%+ 营收来自 CXMT）、广钢（大宗气体）、至纯科技（晶圆再生）、文一科技（封装设备，国资控股）。

一句话定性：专利让你起步，人才让你跑起来，国资让你熬过十年不盈利——三者缺一都不行。

四. IPO 核心信息与财务分析

1. 上市进度

2025 年 12 月上交所受理科创板 IPO 申请；2026 年 5 月 27 日提交证监会注册，处于最终审核阶段，预计成为中国史上规模最大半导体 IPO。

2. 募资规划（募资总额 295 亿元，约 41 亿美元）

1. 69.5%（205 亿）：晶圆产线升级、DRAM 制程迭代；
2. 30.5%（90 亿）：DRAM 前瞻性技术研发；
3. 关键特征：招股书无专项 HBM 扩产资金规划，短期企业战略重心仍为通用 DRAM。

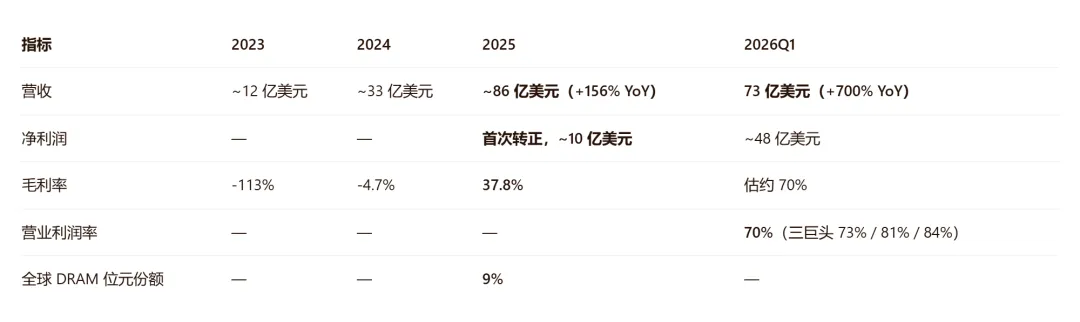

3. 财务数据与盈利逻辑

• 2023 年：12 亿美元；2024 年：33 亿美元；2025 年：86 亿美元（同比 + 156%）；2026Q1 单季 73 亿美元，接近 2025 全年营收；机构预测 2026 全年营收突破 500 亿美元（2023→2026 四年翻 6 倍级），2027 位元份额到 12%，2028 晶圆产能到 500 kwspm（全球 ~17%）。

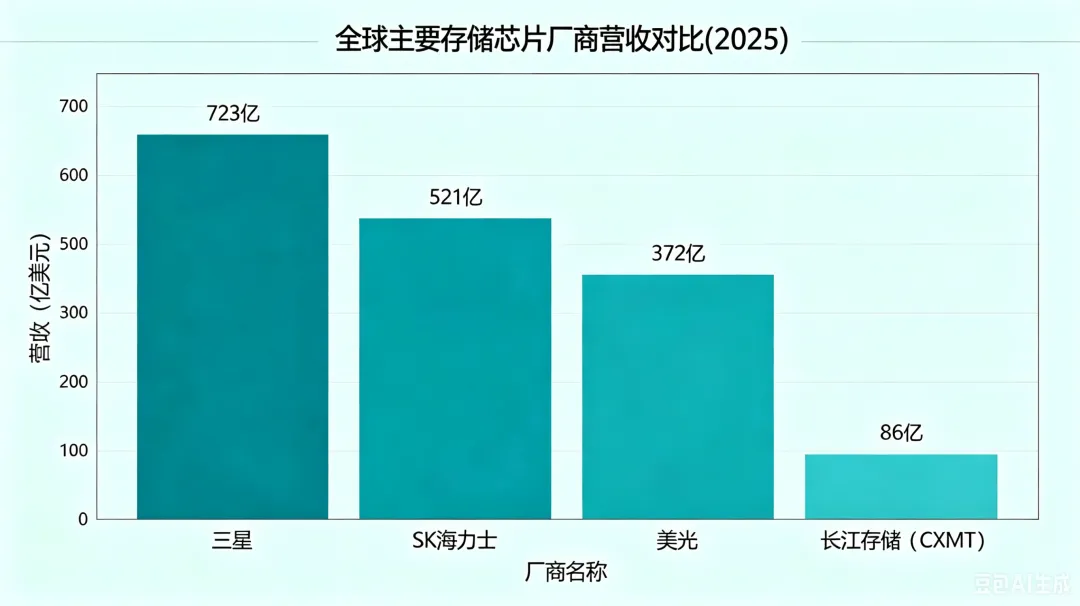

  补充一个2025 年三巨头 DRAM 营收对照：三星 ~723 亿、SK 海力士 ~521 亿、美光 ~372 亿 → CXMT 86 亿排第四。

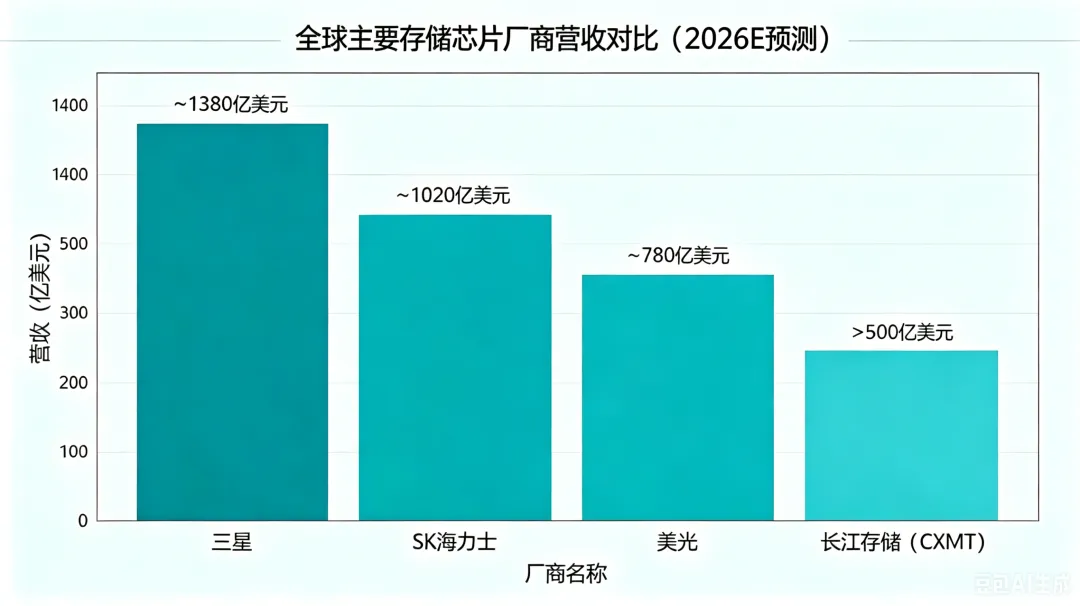

  四家2025年营收柱状图，更直观（忽略左边标尺的正确性，关注柱子高低）

• 2026Q1 同比营收增速 700%，核心驱动不是市场份额提升，而是 DRAM 均价（ASP）暴涨，当期芯片出货量仅增长 11%，均价环比上涨 57%。

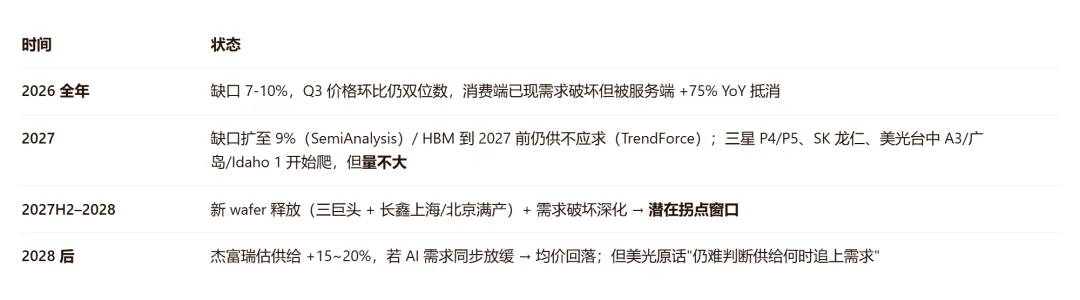

• 驱动是"四十年一遇 DRAM 缺货"，AI 推理 + Agentic flow 拉动，2027 年 DRAM 市场近 1 万亿美元，server+HBM 占比 >50%；

• CXMT ASP 仅比三巨头低 5–10%——打破"中国存储=低价倾销"的旧印象

DDR5 单位成本对比（2026Q1）如下表

总结：CXMT 每比特成本仍高出三巨头 30%+，毛利率 75% 是靠 ASP 抬起来的，不是成本结构优化了。

4. 股权与估值

• 2025 年合并净利 71.4 亿人民币，但归母仅 18.7 亿（74% 归少数股东）——因 CXMT 通过一致行动协议控制长鑫新桥 / 长鑫北京，但经济权益只持 30% 档位，"并表但非全资"；

• 无控股股东声明与一致行动安排存在治理风险披露；

• 募资 295 亿人民币（~41 亿美元），发 10–15% 新股；

• 按 15% 稀释下端估值 ~1970 亿人民币（~270 亿美元），仅相当于 2026H1 母公司年化利润的 1.8 倍 → 研报认为"太便宜，询价应更高"；如果按20倍估值，就是2.19万亿人民币市值。

• 资金用途：69.5% 晶圆线+DRAM 工艺升级，30.5% 前瞻 DRAM 研发，招股书未单列 HBM 项目。

股东亮点：阿里近 4%（阿里云 = 锚定客户 + 股东 + 背书），兆易创新 1.8%（朱一明老本营）。

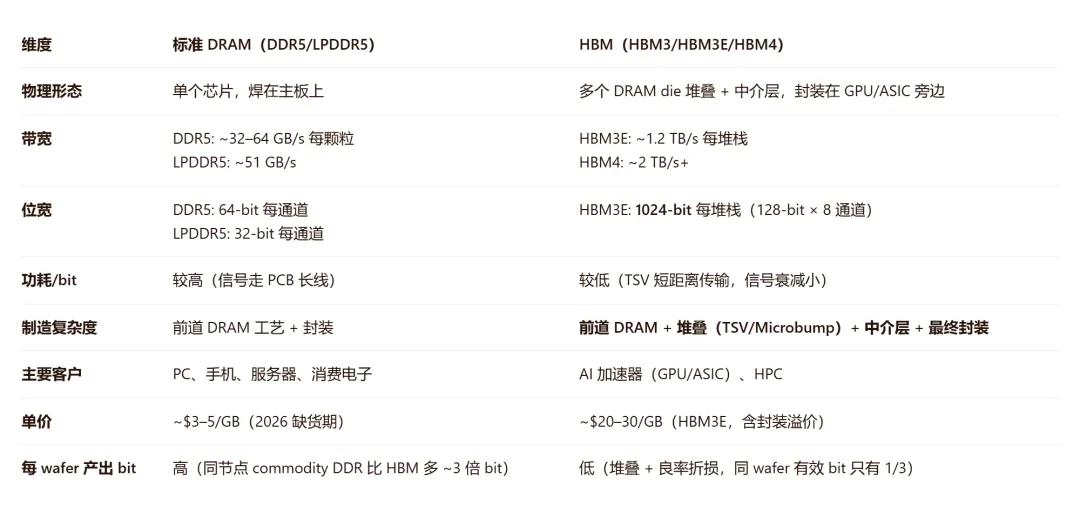

• DRAM 是"存储颗粒"，HBM 是"堆叠封装方案"——HBM 本质上是把多个 DRAM die 通过 TSV+Microbump 堆起来，用 1024-bit 位宽换 20 倍带宽

• HBM 制造比 DRAM 多 5–6 道后道工序（TSV 刻蚀/填充、晶圆减薄、堆叠键合、中介层），每道都有额外良率损失——这就是 CXMT HBM 综合良率只有 25%、三巨头能到 60%+ 的原因

• 对 CXMT 来说，commodity DRAM 是印钞机（每 wafer 毛利 $2,500+），HBM 是战略性亏钱（每 wafer 毛利 ~$200–300）——所以招股书不提 HBM 项目，但中国 AI 算力自主会逼着它切产能

1. 四家晶圆产能规划对比（300mm/12寸 等效晶圆 / 月）

• 2026 年底总产能：35 万片；2027 年底：42 万片；2028 年底：50 万片；
• 海外巨头对比：三星 72 万片 / 月、SK 海力士 59.5 万片 / 月、美光 38.5 万片 / 月；2026 年长鑫产能接近美光。

2. HBM 产能分配

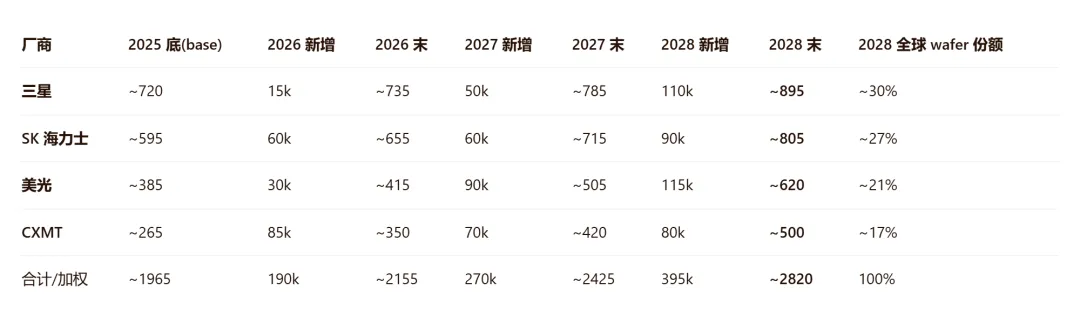

四家 HBM 晶圆产能规划（12 寸等效，kwspm）

其中CXMT(长鑫存储)HBM产能分配（kwspm）

2025 年底：总产能 26.5 万片 / 月，仅 0.5 万片用于 HBM；

2. 2026 年底 HBM 产能 3 万片 / 月，2027 年 5.5 万片，2028 年 10 万片；2028 年全球 HBM 晶圆供给占比仅 12%；
4. 短期 CXMT 理性选择是多切通用DRAM 少切 HBM , 因为commodity 每片 wafer 出 bit 是 HBM 的 3 倍+、利润率更高；

做个粗略对账：

• 2024 全球 HBM wafer 需求 ~150–180 kwspm 档（各家的数有出入，SemiAnalysis 自己 model 偏高）；2028 按 AI 继续跑，全球 HBM wafer 总需求估 ~800–900 kwspm；

• 100 / 850 ≈ 12%，对得上；

• 但这 100 kwspm 是晶圆投片，不是成品 bit——25% 综合良率下，实际出 bit 等效只有三巨头同 wafer 数的 1/3 不到；

• 所以"12% wafer 份额 ≠ 12% bit 份额"，更像是 5–7% 有效 bit 份额，且仅限中国本土客户。

对中国 AI 算力侧的对账：

• 华为昇腾 910C / 920 一代 + 寒武纪 590/690 + 摩尔线程 / 壁仞等，2028 年国内 HBM 需求估 全球 15–20%；

• 海外禁运 + 灰色通道收窄 → 这 15–20% 基本要靠 CXMT 吃；

• 所以 12% wafer / 5–7% 有效 bit，刚好卡在"不够用但也不会崩"的紧平衡——这就是研报说的"中国结构性 HBM  constrained 会恶化 18 个月"。

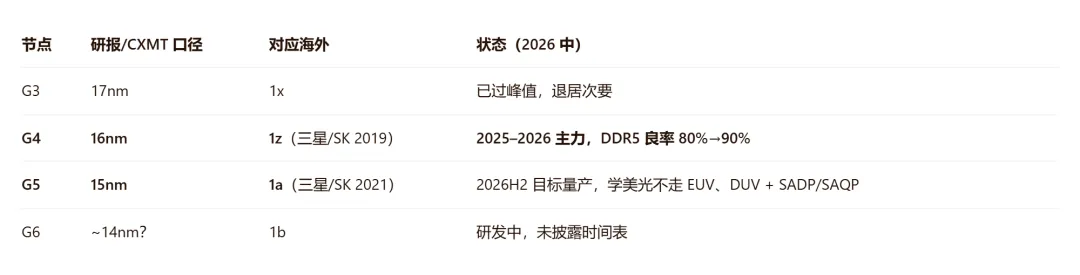

1. DRAM 制程迭代

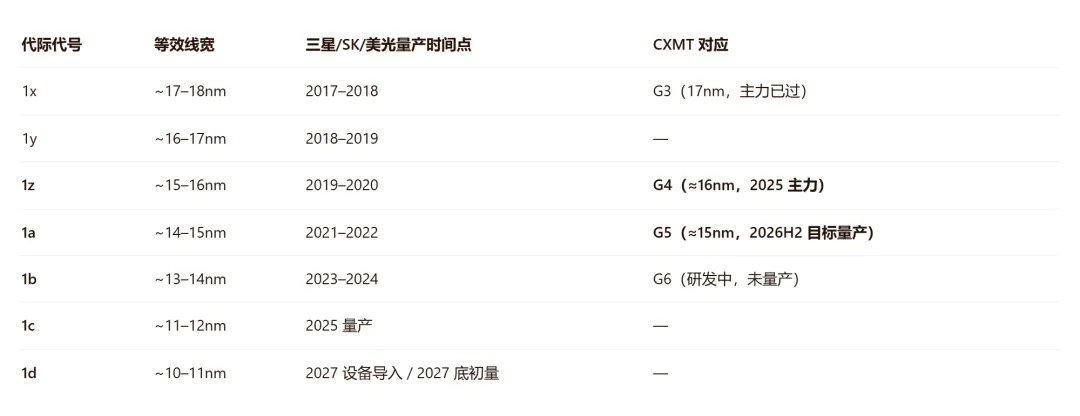

行业里 DRAM 微缩有两套口径混着用，先统一：

• 当前CXMT主力工艺：G4（等效 1z 级），2026 年绝大部分产能使用该节点；良率低于行业 85%-90% 成熟标准。

• 下一代 G5（等效 1a 级）：无 EUV 光刻机支撑，依靠 DUV 多重曝光实现微缩，掩膜、刻蚀工序增加、生产成本更高、良率承压，应用于 HBM 芯片后难度进一步放大。
• 巨头对比：三星、SK 海力士已在 1a/1b 制程关键层使用 EUV，工艺微缩效率、成本全面领先。

代差的具体体现：不只是"线宽小一点"

（1）密度 / 功耗 / 成本三面落后

• 同 wafer 出 bit：1c vs 1z 密度差 ~35–40%，也就是说三巨头一片 wafer 比 CXMT 多掏 35% 的 bit——这也是研报里 CXMT DDR5 每比特成本比三巨头高 32%/36% 的根因

• 功耗：1c LPDDR6 比 1a LPDDR5X 同性能功耗 -15% 左右，手机/笔电侧 CXMT 暂时追不上

• 良率：CXMT G4 DDR5 良率 80%→90%，三巨头 1c 量产线 >95% ——低 5–15pct 看着不多，但乘上 wafer 数就是利润差

（2）EUV 这道坎（2019 起禁）

研报原话："Long-term, scaling will require either a domestic advanced litho tool or alternative scaling approaches like 3D DRAM. Without them, there is a structural ceiling."

展开讲：

• 三星 1c/1d、SK 1c、美光 1γ 关键层用 EUV（1c 每层 1–2 道 EUV、1d 更多）

• CXMT G4（1z）可以 DUV 浸没式 + 双重图形硬扛；G5（1a）学美光 DUV + SADP/SAQP 四重图形也能跑，但要付出的代价：

• 掩模数：1z 约 35–40 层 → 1a DUV 四重要 50+ 层

• 沉积/刻蚀 pass 数 ×1.5

• 量测 loop 加倍、周期时间 +20–30%

• 套刻精度（overlay）更难控、缺陷密度更高

• 单比特成本结构性高于走 EUV 的三巨头——这就是研报"structural ceiling"的意思

• G6（1b 等效）以后 DUV 四重图形基本到极限，要么国产 EUV 突破，要么换 3D DRAM 路线

注：内存（DRAM）的线宽跟芯片（CPU/GPU/手机 SoC）制造的线宽，不是一个概念，中芯国际的产线无法复用到长鑫的DRAM生产，不过，中芯 N+2 和长鑫 G5 都是"无 EUV 硬扛"路线，overlay/缺陷/量测的坑是同一类，可以互通。这里不多科普，跑题。

2. CXMT HBM 全链条技术重大短板（国内 AI 算力核心瓶颈）

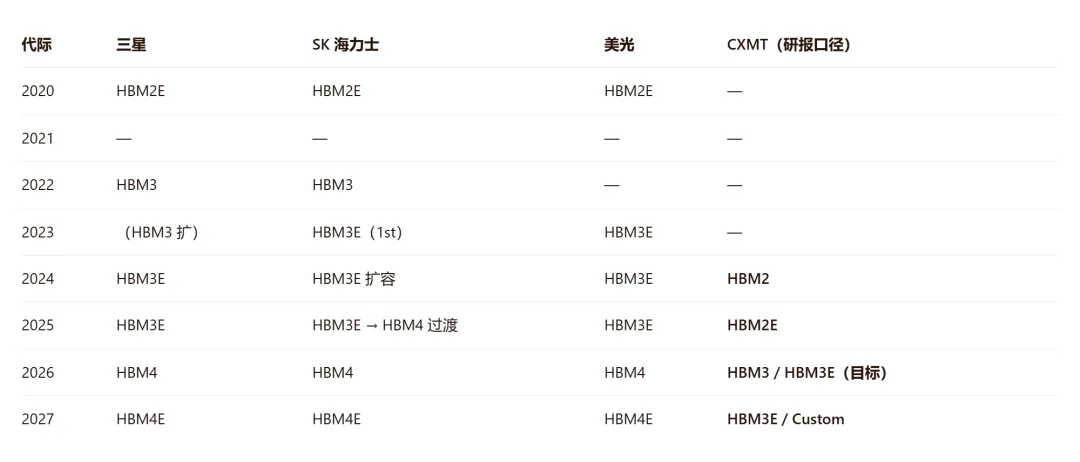

HBM 路线图——CXMT 与三巨头的代际差

从这张图, 深挖一下,长鑫存储技术"差距几年"?

用量产可交付口径（不是 paper launch）：

• HBM2E：三巨头 2020 量产 → CXMT 2025，差 ~5 年

• HBM3 8Hi：SK 海力士 2023 量产 → CXMT 2026 勉强爬（研报估 8Hi 综合良率 ~25%），差 ~3 年

• HBM3E 8Hi/12Hi：三巨头 2024 起 → CXMT 目标 2026 末–2027，差 ~2–3 年

• HBM4：三巨头 2026 → CXMT 研报没给明确年份，按 G5 节点 + 无 EUV + 堆叠 know-how 积累速度，2029 前很难摸到，差 ≥3 年

更致命的不是"代差"而是"良率差"：研报估 CXMT HBM3 8Hi 前端 35% / 后端 70% / 综合 25%。对比 SK 海力士 HBM3E 12Hi 行业口径成熟线应该在 60%+ 综合，差出去 2–3 倍——这意味着同样一片 wafer，CXMT 出的合格 HBM 只有三巨头的 1/3，单位成本倒挂。

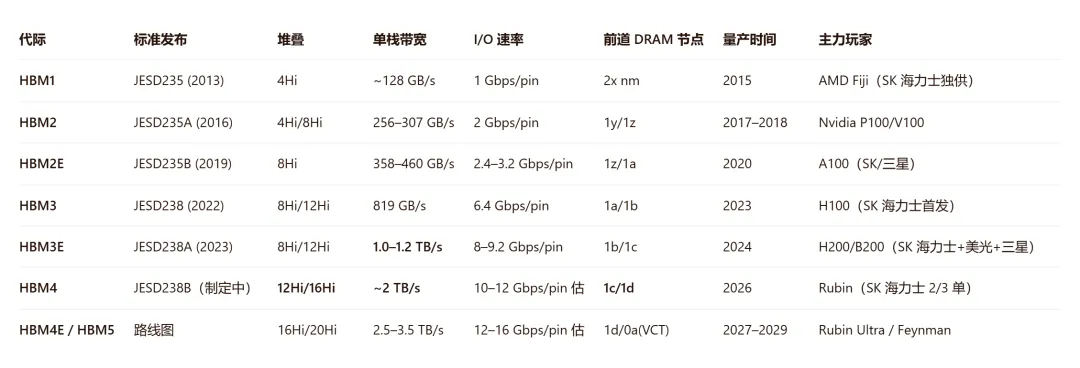

这里补充一个HBM代际全景图,重点关注前道DRAM节点制程要求.

• 堆叠良率极低：HBM 制造比 DRAM 多 5–6 道后道工序（TSV 刻蚀/填充、晶圆减薄、堆叠键合、中介层），每道都有额外良率损失, CXMT HBM3 8 层堆叠综合良率仅 25%（前端 35%、后端 70%）；12 层堆叠良率更低，存在芯片开裂、翘曲、键合失效、热应力等多重工艺难题。
• 产品代差：2026 年长鑫仅小规模量产 HBM3，海外厂商已迭代 HBM3E、HBM4；机构预判长鑫或将跳过 HBM3，直接主攻 HBM3E 8/12 层产品追赶节奏。
• 下游应用局限：仅国内华为、寒武纪及本土 AI 初创企业采购；国内厂商若能通过转口渠道获取海外 HBM3E，仍优先选择进口产品；长鑫与华为联合开发非标定制 HBM 弥补带宽差距。
• 外部供给封锁：2024 年 12 月美国出口管制禁止三星、SK 海力士、美光向中国出口 HBM2E 及以上产品，海外正规渠道断供，仅少量第三方转口、走私渠道流通，加剧国内 HBM 缺口。

3. 设备端约束：出口管制限制先进制程突破

1. (1) 核心限制：ASML EUV 光刻机完全断供，先进 18nm 半节距以下沉积、刻蚀、量测设备受限，美国禁止技术人员提供工艺支持；2024 年新增 24 类半导体设备、软件管制，覆盖 TSV、晶圆减薄、堆叠键合等 HBM 核心工艺。

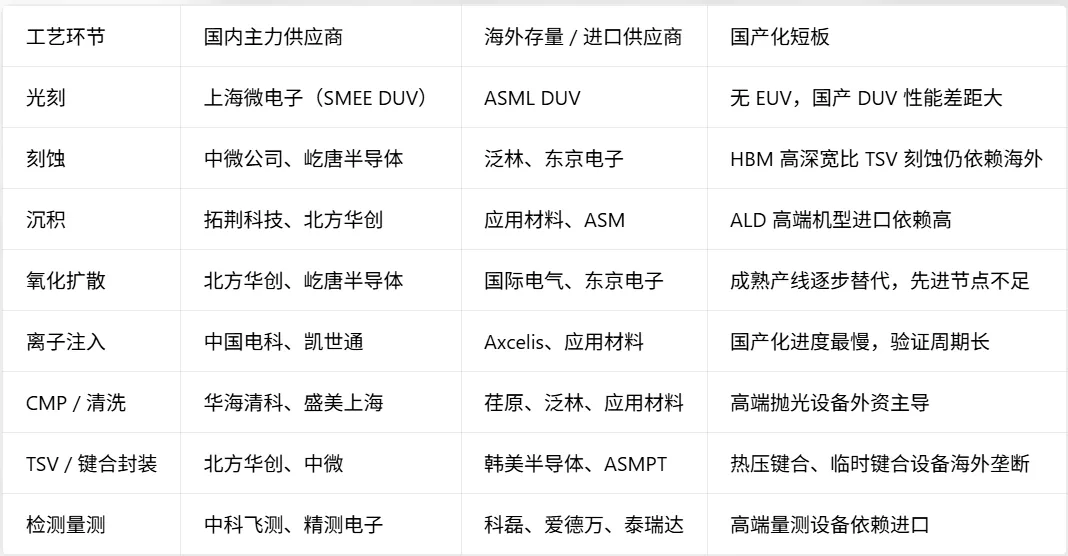

3. (2) 国产化设备供应商格局（八大核心工艺）
4.

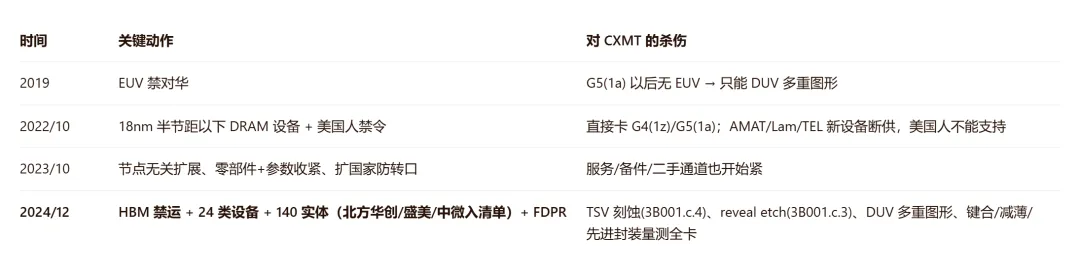

先回顾四轮管制卡了什么

八大工艺 + HBM 后端风险分级

🟢 可替（国产已进 CXMT 主线的，受限影响小）

• 刻蚀：中微 CCP/ICP DRAM 覆盖度 94%/98%（研报给的 AMEC 自家口径），屹唐 14nm 以下亦切入。2024/12 虽把中微列入 140 实体，但刻蚀不在那 24 类新增设备最核心卡点里，且中微本来就被制裁过一轮，抗压最强。→ 风险低。

• 沉积（部分）：拓荆（PECVD/ALD）、北方华创（PVD/ALD）已进。CVD 里 ALD 仍弱，但主流量产层可跑。

• CMP：华海清科已进 CXMT（公司自己披露），盛美辅助。外资 AMAT/EBARA/Lam 存量大但国产能顶。

• 清洗：盛美已进。

• 氧化/扩散：北方华创、屹唐（Mattson RTP）已进，外资 TEL/Kokusai 存量。

🟢 这几块加起来大约占一条 DRAM 线 CAPEX 的 35–40%，CXMT 已基本能跑 G4 量产、G5 验证。

🟡 难替（国产在跑但性能/覆盖率有缺口，或刚被列入管制）

• 光刻：上海微 DUV 仍落后 ASML 浸没式 1–2 代，且 2022/10 后 ASML 新 DUV 卖给 CXMT 也受限（18nm 以下关联）。→ G4 靠受限前囤的 ASML + SMEE 补非关键层；G5 只能 SADP/SAQP 四重图形硬扛。

• 离子注入：CETC、凯世通、北方华创在推，但全球双寡头 Axcelis + AMAT/Varian 的存量设备是 CXMT 主力的——这是研报明确说的"仅次于光刻的最难关"。国产机还在验证 DRAM 高剂量层，没大规模进 CXMT 主线。

• 量测/检测：中科飞测、精测、Skyverse 在进，但 KLA 的 wafer 缺陷/膜厚/CD-SEM 统治力太强，国产在 DRAM 先进节点（G4/G5）的 overlay 和缺陷捕获率还不够。2024/12 新增 3 项软件工具管制也卡这块。

• HBM 后端 - TCB 键合：韩美 Hanmi 2024 还送了多台给 CXMT，但 TCB 是 HBM 核心——CETC 在推但还没替代韩美。ASMPT、Hanwha 也是外资主导。

• HBM 后端 - 压缩成型：Towa、雅马哈机器人垄断，国内暂无对手（研报原话）。

🔴 未替（结构性卡死，短期看不到国产解）

• EUV 光刻：ASML 2019 起禁，国产 EUV 还在研发早期（SMEE + 中科院系），2030 前难进产线 → G5(1a) 以后 CXMT 只能走 DUV 多重图形，bit 成本结构性高于三巨头。

• HBM 专用 TSV 深硅刻蚀/电镀/临时键合：泛林、KLA/SPTS、AMAT、EVG、SUSS 主导；2024/12 把 TSV 刻蚀（3B001.c.4，aspect ratio ≥10:1，非均匀性 <2%，刻蚀速率 >7μm/min）和 reveal etch（3B001.c.3）明确单列管制，正好是 HBM 最痛的两道；国产 NAURA（TSV 全流程）+ AMEC（高深宽比介刻）在抢，但 12Hi 以上良率贡献有限。

风险级汇总表（按 CXMT 产线话语权排序）

📌 研报一句很狠的话："Long-term, scaling will require either a domestic advanced litho tool or alternative scaling approaches like 3D DRAM. Without them, there is a structural ceiling on CXMT's ability to scale efficiently."——翻译过来就是：没有国产 EUV 或 3D DRAM 另辟蹊径，CXMT 追到 1a/1b 以后会撞墙。
