磷化铟（InP）材料优势：InP是由铟（In）和磷（P）两种元素合成的一种化合物半导体材料。禁带宽度为1.34eV，常温下迁移率为3000-4500cm2/（V.S），具有饱和电子漂移速度高、抗辐射能力强、导热性好、光电转换效率高等诸多优点，被广泛应用于光通信、高频毫米波器件、光电集成电路和外层空间用太阳电池等领域。

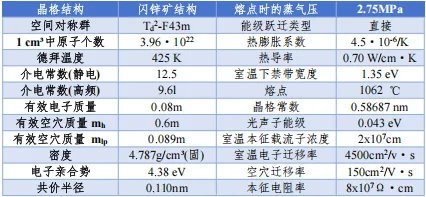

图表1InP材料性质
资料来源：孙聂枫《InP晶体合成、生长和特性》
01
产业链
InP半导体产业链包括上游的衬底制造、外延加工，以及中游的IC设计、制造、封测和下游应用等环节。
图表2InP产业链环节重点企业
资料来源：CSA Research
衬底环节
合成InP多晶的方法主要有水平梯度凝固法(HGF)、水平布里奇曼法(HB)、溶质扩散法(SSD)和直接合成法等。目前，改进后的HB/HGF法是工业合成InP多晶的主要方法。
InP单晶制备技术壁垒高。InP由于自身特征，成晶率低。大直径InP单晶生长还面临投料量大、晶体容易出现孪晶、晶体位错密度大等诸多困难。InP单晶生长技术主要有高压液封直拉法（LEC）、垂直温度梯度凝固法（VGF）和垂直布里奇曼法（VB）。

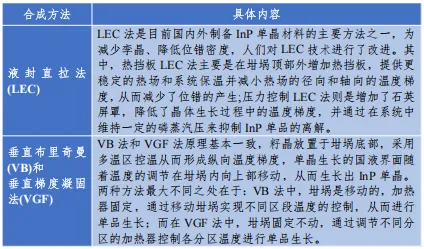

图表3InP单晶制备主要技术路线
资料来源：CSA Research整理
从技术角度和晶体制备的成本角度来说，LEC技术为制备大尺寸晶体的主流技术，而VGF/VB技术则用于以制备低位错的衬底。目前主流厂商所采取的InP单晶衬底工艺路线各有不同，日本住友和北京通美分别使用VB和VGF技术可以生长出直径6英寸的InP单晶，日本JX使用LEC技术可以生长出直径4英寸的磷化钢单晶。中国InP制备技术与国际水平仍有较大差距，国内企业产能规模较小，大尺寸InP衬底生产能力不足。
InP单晶的总体发展趋势是向大尺寸、低位错、工业化大规模生产发展。目前，InP单晶衬底的主流尺寸是2-4英寸，2寸占75%以上，最大商用尺寸是6英寸。随着上游拉晶和下游应用技术的逐步成熟，预计未来大尺寸产品比例将逐步提升。InP衬底制备技术研究的重点主要集中在：发展多晶直接合成技术，简化工艺；发展大尺寸单晶制备技术，减少孪晶、提高成晶率、降低成本；降低大尺寸InP单晶的位错密度，提高衬底的热稳定性，提升衬底质量。
外延芯片环节
InP芯片制造领域以IDM为主，有少量代工模式。因为InP市场规模总体不大，且制造难度较大，技术壁垒较高，因此以IDM企业为主。

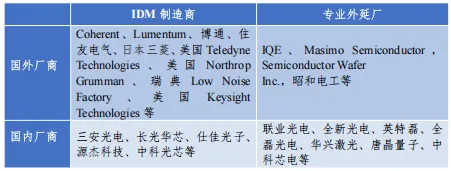

图表4InP外延环节的全球主要布局厂商
资料来源：CSA Research整理
封装器件环节
InP器件市场目前体量较小，主要仍以国际龙头IDM厂商为主，Coherent、Lumentum、住友电气等龙头均是从外延芯片到器件环节。
分应用领域来看，激光器领域，欧美企业起步较早、体量较大，技术上具备领先优势。如美国的IPG 光电、Coherent，德国的 Trumpf以及丹麦的 NKT Photonics 等。国内激光器企业有锐科激光、创鑫激光、杰普特等，但规模上相对较小。
光模块领域，国内厂商占据较大市场份额。InP是光模块组件激光器和接收器的关键半导体材料。从成本结构来看，光芯片为光模块成本最主要的构成部分，占比超50%。欧美日等发达国家技术起步较早，在芯片和产品研发方面拥有较大技术优势。中国企业起步晚，但是凭借劳动力优势、市场规模以及电信设备商的扶持，光模块在产业链中游占据较大市场份额，从OEM、ODM发展为多个全球市占率领先的光模块品牌。光迅科技、中际旭创、华工正源、新易盛等企业占据全球重要光模块市场份额。据LightCounting统计，2010年全球光模块销售额前十大供应商中仅有中国厂商一家，2024年上榜中国厂商已达7家，其中中际旭创位列第一、新易盛位列第三。
02
竞争格局
国外垄断格局显著，国内企业正在追赶。从市场格局来看，InP衬底材料市场头部企业集中度很高，主要供应商包括住友电气、北京通美（AXT持股85.6%）、日本JX等。据统计，截至2025-2026年，全球前三大厂商占据InP衬底市场90%以上市场份额，其中住友电气为全球第一大厂商，占比为42%；北京通美位居第二，占比36%。
2026年，根据企业扩产信息，住友计划扩产20%，整体到2026年底产能有望达到100万片/年，AXT目前已经超前完成了场地建设，预计到2027年可以扩产50%，到90万片/年，JX目前没有扩产计划。
中国InP产业起步较晚，但依托上游铟资源优势、政策扶持、技术攻坚，已形成从高纯原料→衬底制造→外延生长→光芯片→光模块的完整产业链布局，国内除北京通美外，云南锗业、先导稀材、珠海鼎泰芯源、中科晶电、中金岭南等企业正在积极布局。6英寸衬底、高速光芯片等核心环节实现从0到1的突破，国产化率从不足5%提升至25%-30%。
目前云南锗业InP衬底年产能15万片，2026年宣布扩产计划，扩至45万片；先导微电子现有年产能24万片，计划扩展至百万片；鼎泰芯源InP年产能目前5-8万片，扩产后目标20万片。
我国InP材料行业虽然在材料合成、晶体生长、材料热处理和材料特性等方面取得进步，也掌握了2-6英寸衬底片的技术，但国内企业产能规模仍然较小，大尺寸InP产能偏小，良率较国外龙头偏低。
03
市场规模
Yole Développement2026年3月预测，全球InP衬底市场规模将从2023年的2.1亿美元增长至2028年的4.7亿美元，年复合增长率17.4%；若涵盖外延片、光芯片、光模块等全产业链，2030年全球InP光电子相关市场规模将突破100亿美元，2026-2030年年复合增长率13.5%。中国作为全球最大的光模块生产国，InP市场增速远超全球平均水平，2026年市场规模预计达51.3亿元，同比增长18.7%。
04
供需缺口
随着AI算力需求的爆发式增长，InP衬底市场从2025年起进入供不应求的紧张状态。据Yole及多家机构数据，2025年全球InP衬底（折合2英寸）总需求约200至210万片，全球有效产能仅60至70万片，供需缺口超过70%；2026年需求飙升至260万至300万片，全球有效产能仅提升至约75万片，缺口仍维持在70%以上，且存在进一步扩大的趋势。
价格端信号同样显著。2025年初，一片2英寸InP衬底的市场价约800美元；到2026年4月，已飙升至2300至2500美元，涨幅约187.5%，急单现货价甚至突破3000美元。6英寸高端衬底则从1400美元蹿升至5000美元以上，涨幅超过250%。
InP产能扩产周期极长。InP单晶生长产线从建设到良率爬坡至少需18至24个月，核心单晶生长炉等设备交付周期长达1至2年，龙头企业的订单已排至2027年，部分延伸至2030年。扩产周期长达2至3年，短期缺货局面难以逆转。
05
发展趋势
当前磷化铟市场最主要的驱动力量是AI算力爆发带来的数据中心高速光模块需求。目前磷化铟80%以上的需求来自AI数据中心。随着光模块速率从800G向1.6T乃至3.2T演进，磷化铟的需求呈倍数级增长——1.6T光模块对磷化铟衬底的消耗量是800G模块的2.7至2.8倍。英伟达预测2026至2030年全球磷化铟晶圆需求将激增约20倍，Lumentum预测同期数据中心磷化铟需求CAGR达85%。此外，车载激光雷达、6G通信等新兴领域也正在打开新的增量空间。
未来磷化铟材料市场将呈现供需持续紧张、国产替代加速的长期高景气趋势。在供应链安全需求驱动下，以云南锗业为代表的国内企业正加速6英寸衬底量产突破，叠加铟资源（中国占全球70%以上产量）的先天优势，国产替代有望在未来3-5年迎来爆发式的成长空间。
来源：材料深一度
