GCNR研报 | 从“难燃毒气”到零碳主力:氨为何被重新发现?1. 从“难燃毒气”到零碳主力：氨为何被重新发现？- 案例4.1WinGD：全球首台商用氨主机如何完成交付？—X52DF-A与EXMAR氨运输船
- 案例4.2MAN ES/Everllence：20万吨散货船突破意味着什么？—7S60ME-LGIA与纽卡斯尔型商船
- 案例4.3日本路径：J-ENG如何完成国家级工程验证？—7UEC50LSJA-HPSCR与ClassNK试车确认
- 案例4.4中国方案：中车大连如何跑通港口拖轮闭环？—12V240H-DFA与“远舵1号”

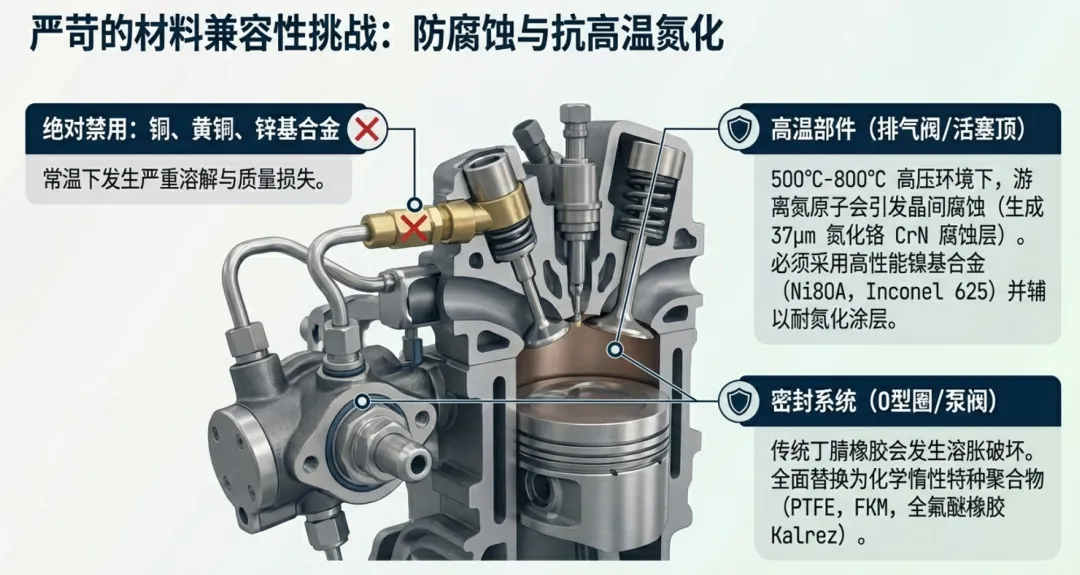

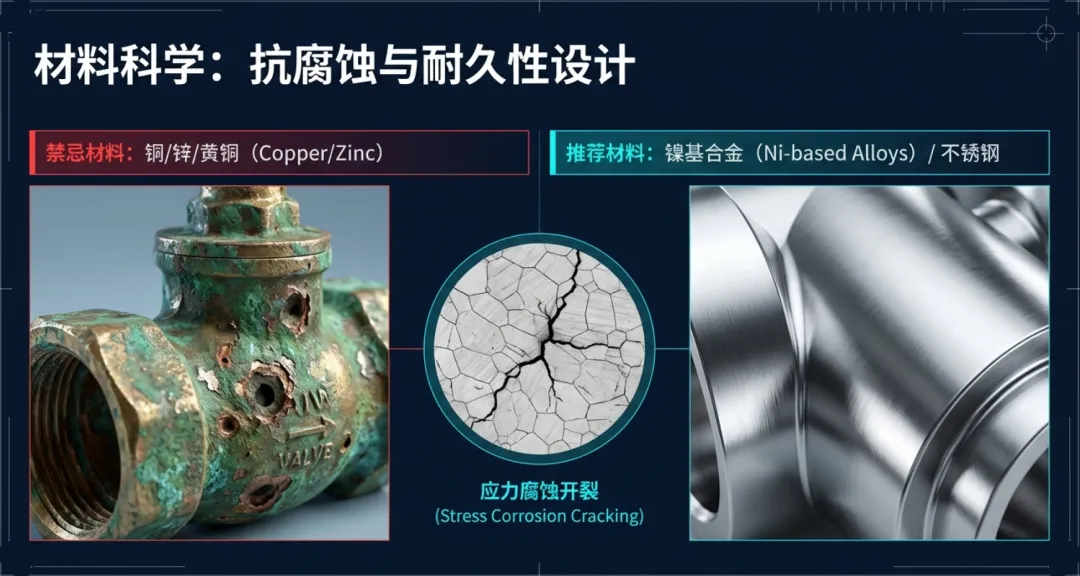

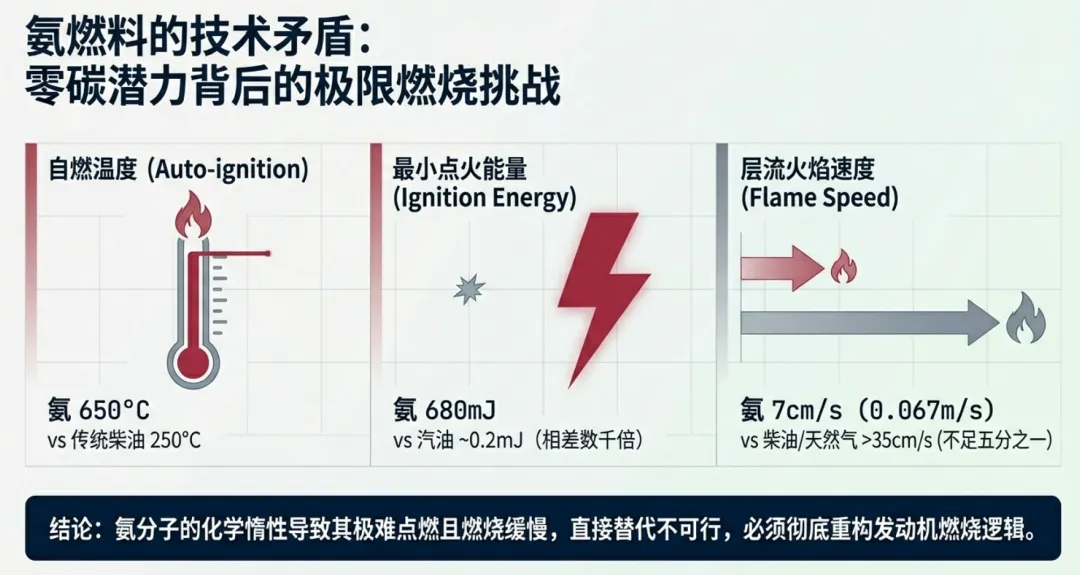

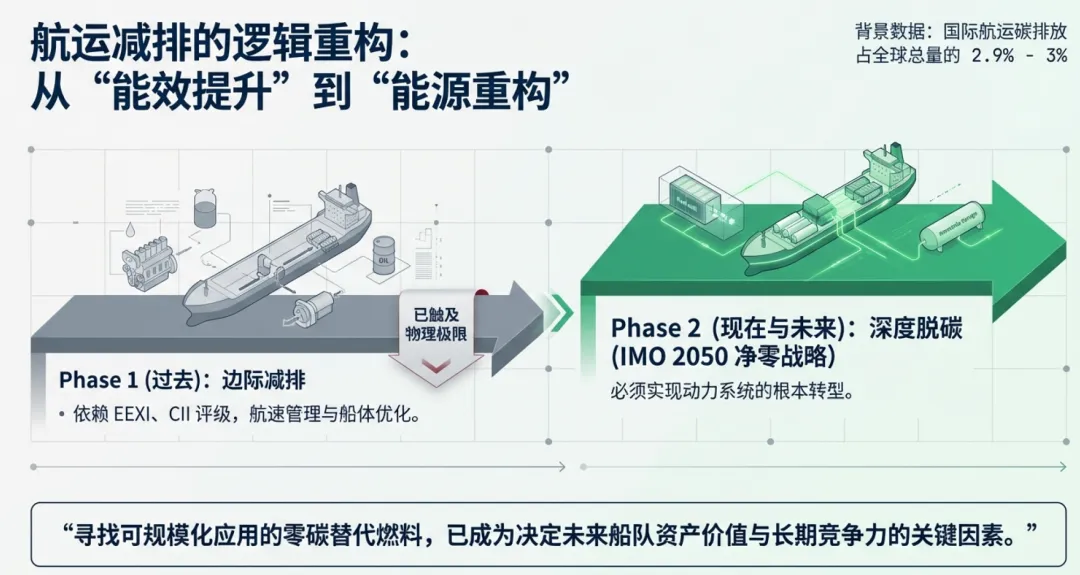

在全球航运体系中，远洋船舶长期高度依赖重油（HFO）和超低硫燃油（VLSFO）作为主动力来源，其温室气体排放量约占全球总排放的2.9%至3%。随着国际海事组织（IMO）确立到 2050年前后实现温室气体净零排放的战略目标，航运业的脱碳逻辑已发生结构性转变：此前依靠船体优化、航速管理以及EEXI、CII等监管机制的路径，只能实现边际减排；航运减排的核心变量已彻底转向“能源结构重构”。在这一背景下，氨（NH₃）从一个全球年产量超过1.8亿吨的基础化工原料，迅速跃升为远洋运输领域的重要候选能源载体。然而，与甲醇等过渡性燃料不同，氨燃料的工程化应用并非简单替代，而是涉及燃烧机理重构、排放副产物控制以及材料体系重建的系统性变革。正是这种强烈的技术张力，使氨燃料成为一个既充满潜力、又充满争议的选择。本报告并不试图粉饰氨的优势，而是首先正视其物理与工程层面的真实难题。氨（NH₃）最具吸引力的特征在于其“燃烧不产生二氧化碳”。与甲醇或合成燃料不同，氨分子本身不含碳元素，因此在理想燃烧条件下不会排放CO₂。从能量密度来看，氨的低热值（LHV）约为 18.6 MJ/kg，虽不及传统重油（HFO，约 40.5 MJ/kg）的一半，但其储运条件极具优势：在常温下仅需施加约 8.6 bar 的中等压力，或在常压下冷却至 -33.4°C 即可液化。这一结构性与物理优势，使其在长航程、重载的远洋商船领域，比需要 -253°C 极低温储运的液氢更具工程可行性。不仅显著降低了储罐的结构复杂性与冷链成本，还使其体积能量密度达到了液氢的约1.5倍。在船舶货舱空间高度受限的现实条件下，这种续航能力与空间占用的均衡，使其更容易直接复用现有LPG（液化石油气）船的港口储运体系，极大降低了基础设施重建的沉没成本。从产业基础看，氨拥有全球性的成熟生产、储运和贸易体系。现有液氨船队、港口终端与储罐网络，为未来燃料转型提供了一定的物理基础。第一，氨具有强烈毒性与腐蚀性。航运业作为一个高度安全敏感行业，任何系统改造都必须通过严格的工程验证。在国际海事组织（IMO）的最新安全框架下，船舶必须设置严密的泄漏监测体系，并在25ppm时触发局部警报，110ppm时触发全局撤离警报，达到220ppm时将强制触发系统紧急关断（ESD）。第二，氨的燃烧副产物问题。虽然氨燃烧不产生CO₂，但若燃烧控制不当，极易生成氧化亚氮（N₂O）。N₂O是一种在100年时间尺度上，其全球变暖潜能值（GWP）高达CO₂273倍的强效温室气体。因此，氨并非天然“完美燃料”，其环保优势必须建立在精密燃烧控制与催化后处理系统（如SCR与氨逃逸催化剂ASC）的基础之上。从燃烧科学角度看，氨具有极强的化学稳定性和“动力学惰性”，其燃烧特性对传统发动机设计逻辑提出了系统性挑战。首先是点火门槛极高。氨的自燃温度高达约650°C，而传统柴油的自燃温度仅为230°C - 250°C。这意味着，在压燃式（CI）发动机中，仅依靠活塞压缩空气产生的高温极难使氨气自主着火。即使在火花点火（SI）系统中，氨的最小点火能量也高达680mJ，远超传统碳氢燃料（如汽油仅需约0.2mJ）。同时，氨在空气中的可燃极限非常狭窄（14%-27%），这要求引入高能点火装置或预燃室（Pre-chamber）技术。更具挑战性的是，氨的层流火焰传播速度仅约为0.067 m/s（即7cm/s），不足柴油或天然气（约35-40cm/s）的五分之一。燃烧速度过慢，会导致燃烧周期延长、循环变动率（COV）上升、热效率下降，并可能在排气门开启时燃料仍未燃尽，从而引发严重的“氨滑移”（未燃氨排入大气）问题。正因如此，当前主流的商业化技术路径普遍采用高压双燃料直喷（HP-DFI）结构。以大功率二冲程主机为例，通常利用仅约5%（能量占比）的柴油作为引燃剂，在高达600bar的喷射压力下引燃剩余95%的氨燃料。这种工程妥协，并非理想状态下的纯氨燃烧，而是在点火稳定性、热效率与排放之间取得的现实平衡。面对这些动力学瓶颈，工业界给出了两套截然不同且高度工程化的解法：在大功率远洋主机中，广泛采用高压双燃料压燃技术。以 WinGD等为代表，通过内置压力放大器将氨燃料增压至约600bar进行精细雾化，并喷入约5%的高十六烷值柴油作为引燃核心，从而在全负荷工况下稳定触发高达95%的氨主燃烧过程。为了克服氨反应活性不足，业界前沿开发了“在线重整”技术。即利用发动机排气余热，在450°C–550°C条件下通过钌基催化剂裂解部分氨气，实时生成极易燃烧的氢气（最小点火能量仅0.016mJ）并回输进气系统。结合预燃室的湍流射流点火机制，通过分布式高温火焰射流，显著加快了主燃烧室内的燃烧速度并拓宽了稀薄燃烧极限。如果说燃烧问题是动力学挑战，那么氨燃料对发动机材料体系的重构要求则更为苛刻。氨在不同物理状态下均表现出显著的化学活性。在燃料供应与常温储运层面，氨对铜及其合金具有毁灭性的腐蚀作用。暴露在氨环境中的铜质火花塞垫片及铜铅合金轴承会迅速发生严重质量损失甚至溶解，因此，在整个燃料系统中必须全面淘汰铜、黄铜、青铜及锌基合金。同时，氨的溶剂效应会导致传统丁腈橡胶和氯丁橡胶发生溶胀与软化，工业界必须全面改用化学惰性极强的特种聚合物，如PTFE（聚四氟乙烯）、FKM（氟橡胶）EPDM（三元乙丙橡胶）及极其昂贵的Kalrez（全氟醚橡胶）来保障密封组件的安全。在高温燃烧室环境（如排气阀与活塞顶）中，氨分解产生的高活性游离氮原子会渗入金属晶格，引发严重的“氮化”（Nitridation）劣化。最新的材料学实验数据表明：对于常用于船用气阀的高性能镍基合金（Ni80A），在500°C条件下，其氮扩散区（腐蚀层）深度约为17μm，尚可维持致密的保护结构；但当温度达到800°C 时，腐蚀层厚度剧增至37μm，基体内部形成粗大且聚集的氮化铬（CrN）颗粒。这种现象会导致晶间腐蚀、合金强化相（γ′相）失效以及材料孔隙化。这要求热端部件不仅需采用顶级的镍基超合金，还必须严格结合表面涂层与温度上限控制策略。换言之，氨燃料并非简单替换油箱里的液体，而是对整套船舶管网和发动机材料体系提出了一次彻底的重新筛选与升级要求。总体而言， 从“难燃毒气”到“零碳主力”的转变，本质上是一场对物理极限的工程化征服。氨燃料的规模化应用，并非简单的管路替代，而是一场从高压燃烧流体力学（HP-DFI/氢氨重整）到微观材料晶格学（抗氮化/全氟醚橡胶替代）的系统性攻坚。正是因为这些被清晰量化的工程约束（650°C自燃、0.067m/s焰速、25ppm毒性红线）正在被全球顶尖主机厂逐一攻克，氨燃料才得以真正跨越概念探讨，带着明确的产业基础优势，不可阻挡地迈入了工程实施的现实阶段。
