矩阵账号【资金方向盘】为您提供光伏领域之外更广阔的金融视野。该账号专注发布金融市场热点调研与深度研报，覆盖宏观政策、行业动态、A股、港股、美股等多维度市场分析，助您把握投资机遇，洞察市场风向。
点击下方链接 ↓↓↓ 关注【资金方向盘】，拓宽您的投资认知边界。
本期文章： 『研报』颗粒硅中氢杂质对直拉单晶硅的影响及控制措施分析
『研报』中国光伏-液氢跨区域利用的经济和减排效益分析
『研报』效率27%的局域钝化接触HJT太阳电池的光电设计
『研报』中国加氢站完整性管理体系建设
以下正文：

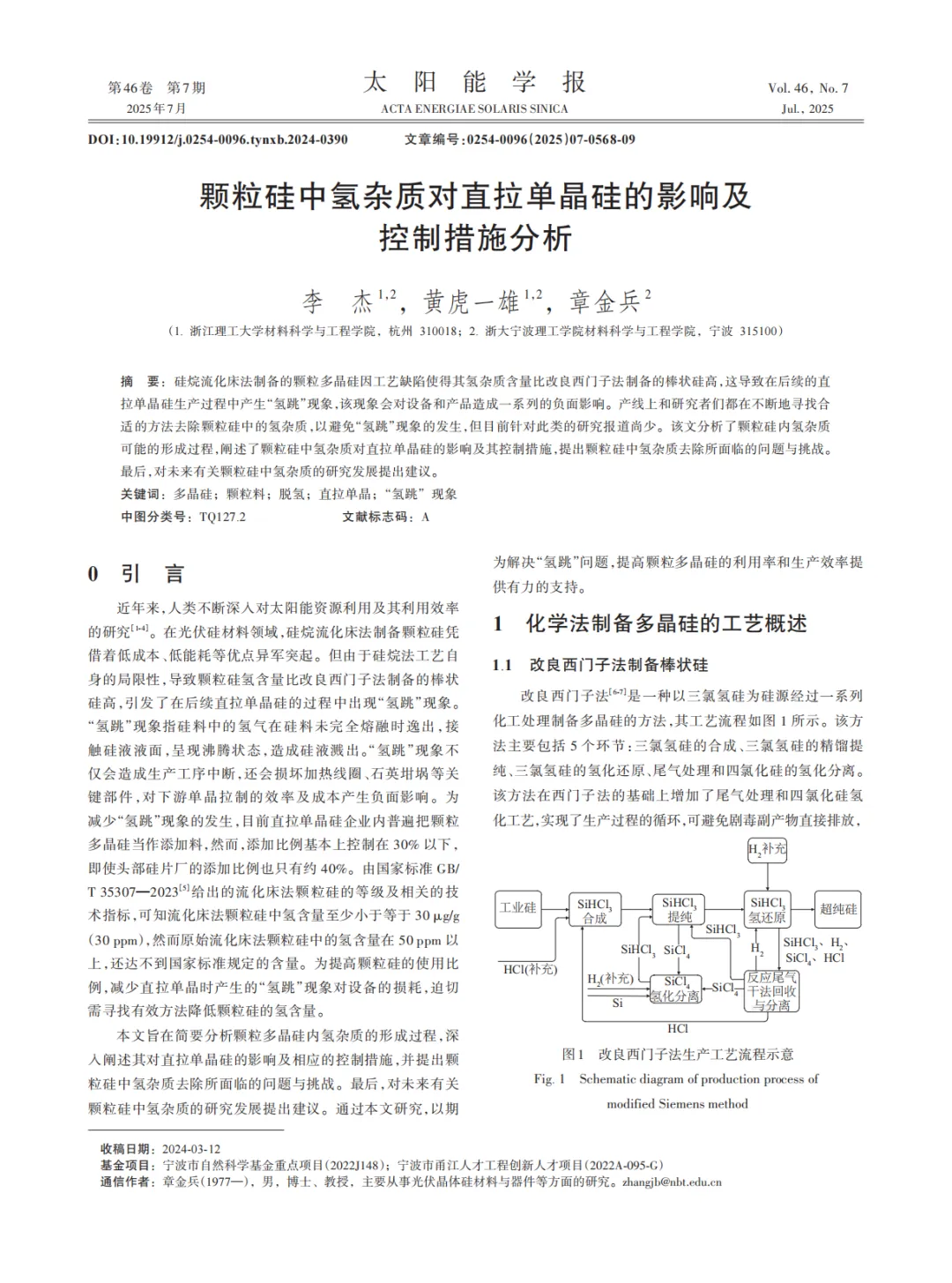

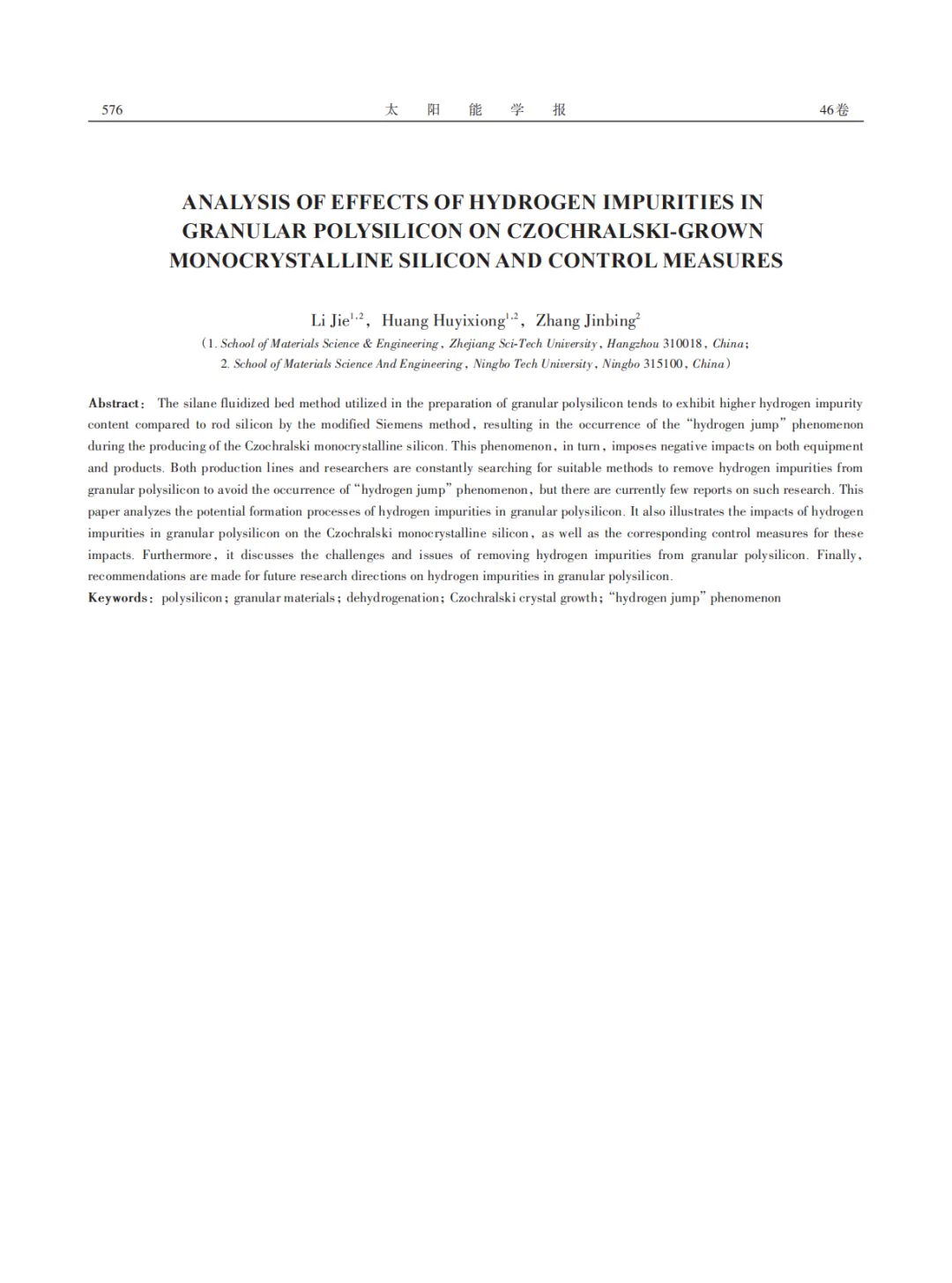

一、 核心问题：“氢跳”现象

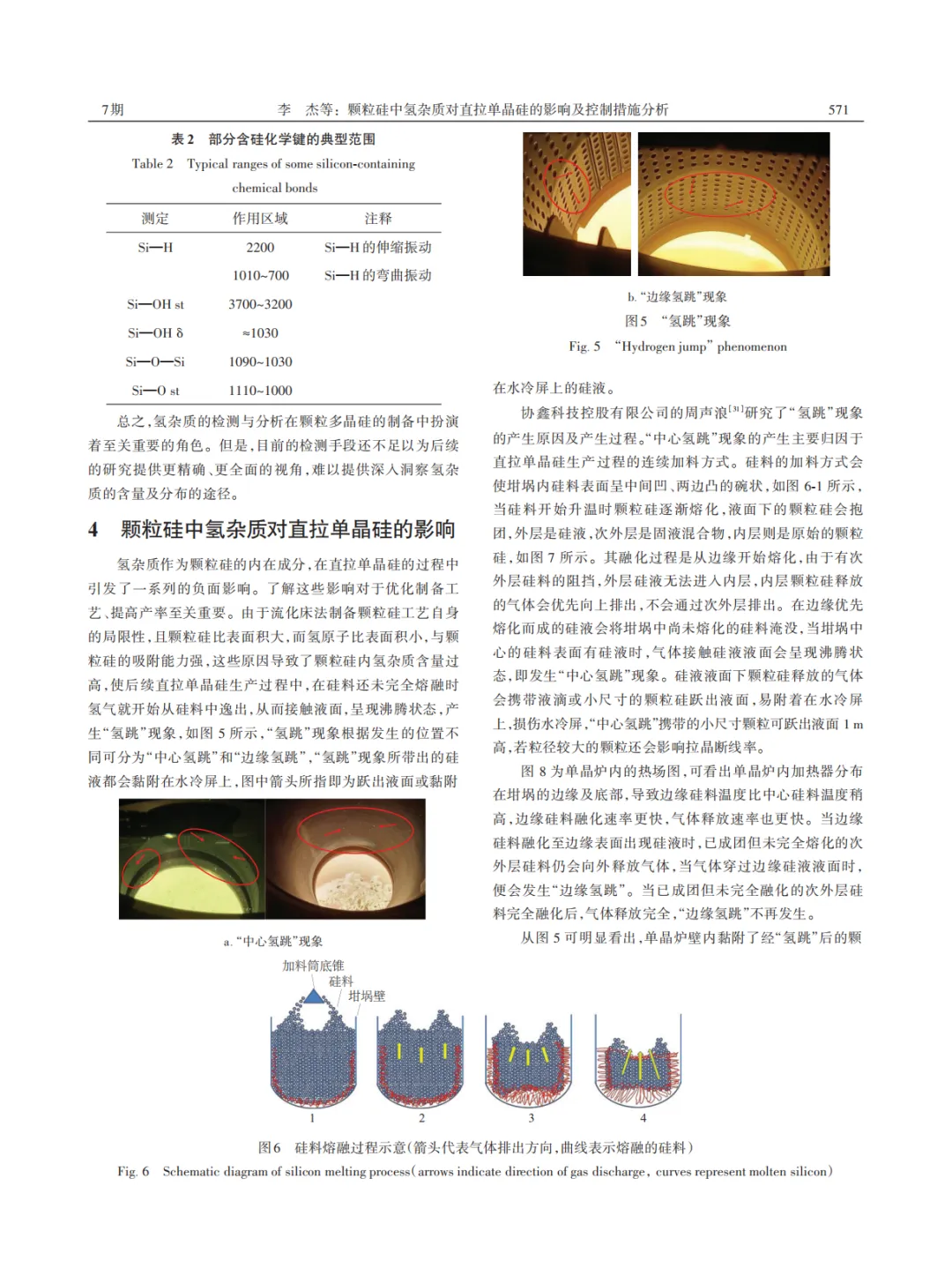

定义与表现：在直拉单晶硅生产中，当使用硅烷流化床法制备的颗粒硅时，硅料中过高的氢杂质会在硅料未完全熔化时逸出，接触硅液液面引发剧烈沸腾，导致硅液溅出，此现象称为“氢跳”。
主要危害：
损坏设备：溅出的硅液黏附在水冷屏、加热线圈等关键热场部件上，可能引入外来杂质，缩短设备寿命。
影响生产：导致生产中断，并可能引发单晶生长过程中的断线，降低生产效率和晶棒质量。
限制应用：目前产线中颗粒硅仅作为添加料使用，且比例通常低于30%-40%，限制了其成本优势的发挥。
二、 氢杂质的来源与特性

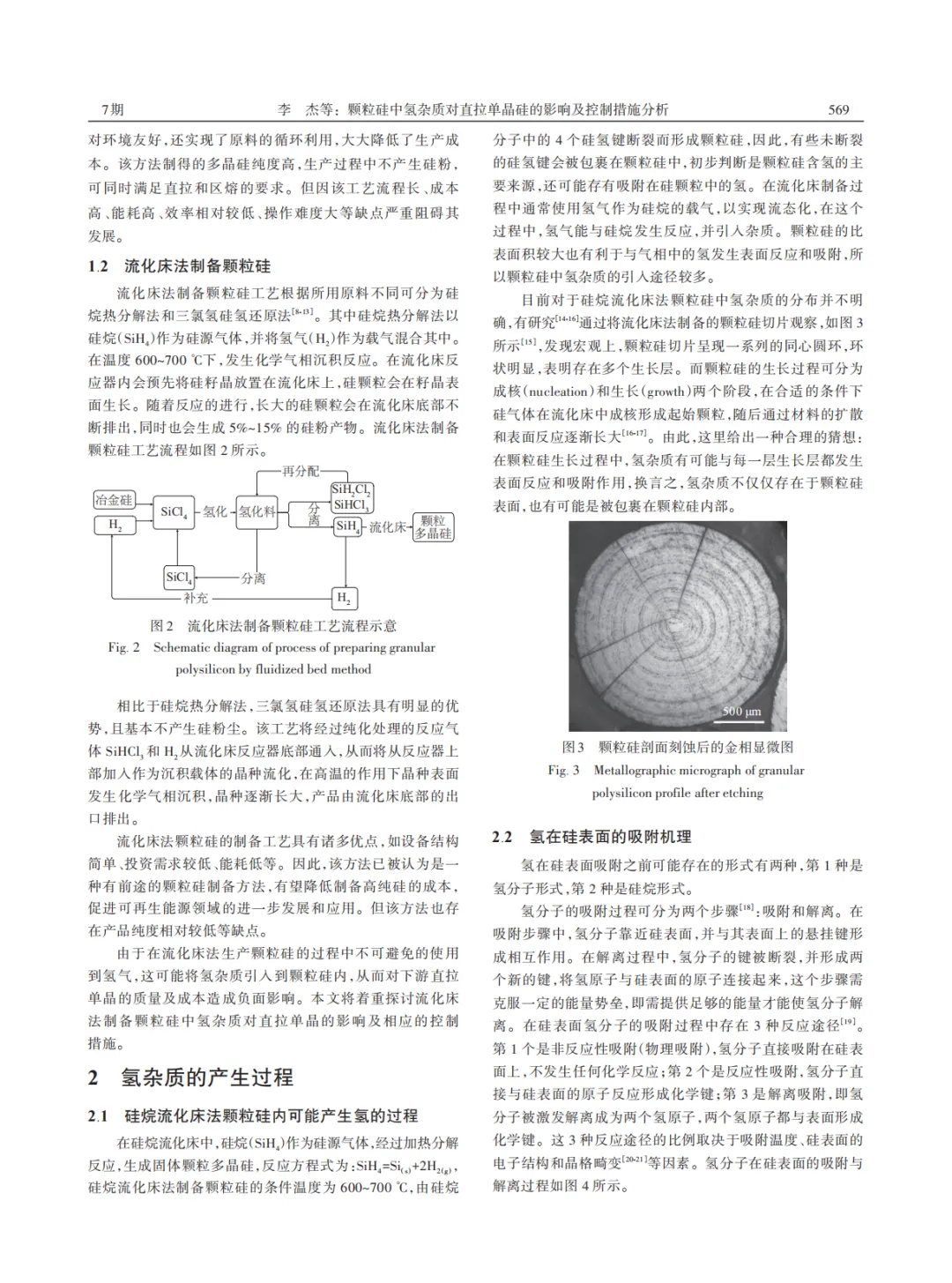

主要来源：硅烷（SiH₄）热分解制备颗粒硅的过程中，部分未断裂的Si-H键被包裹在硅颗粒内部。同时，生产中使用氢气作为载气，以及颗粒硅巨大的比表面积，都导致其更容易吸附和引入氢。
分布猜想：颗粒硅的截面呈同心圆环状结构，表明其分层生长。氢杂质可能不仅存在于表面，更可能被包裹在每一生长层内部。
吸附机理复杂：氢在硅表面的吸附可能以氢分子或硅烷形式存在，包括非反应性吸附、反应性吸附和解离吸附三种途径，增加了后续脱氢的难度。

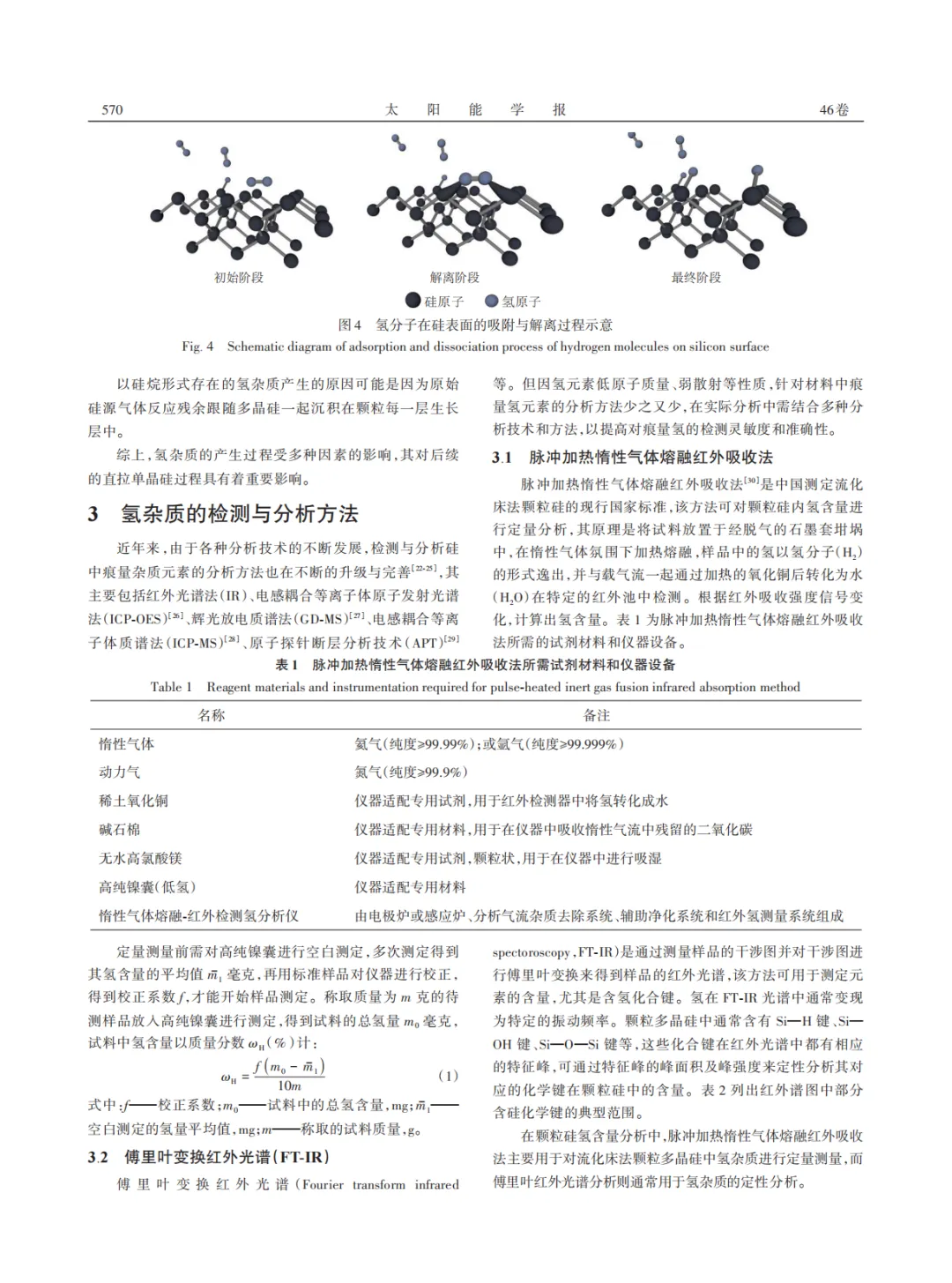

三、 氢杂质的检测方法
定量分析：脉冲加热惰性气体熔融红外吸收法是现行国家标准（GB/T 40566-2021），用于精确测量颗粒硅中的总氢含量。
定性分析：傅里叶变换红外光谱（FT-IR）可用于分析氢以何种化学键（如Si-H键、Si-OH键）形式存在。
四、 现有控制措施与挑战

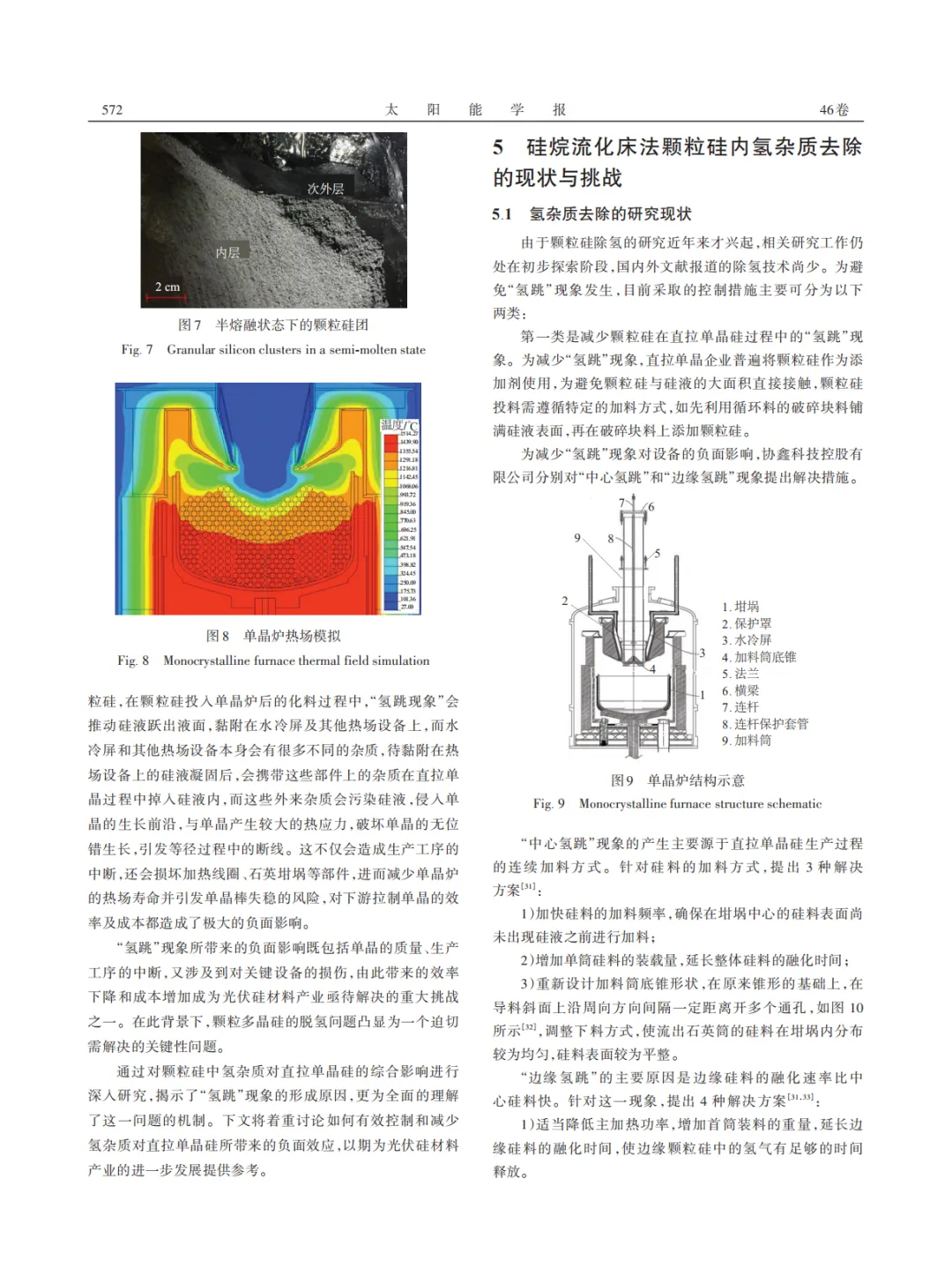

生产端缓解措施（治标）：

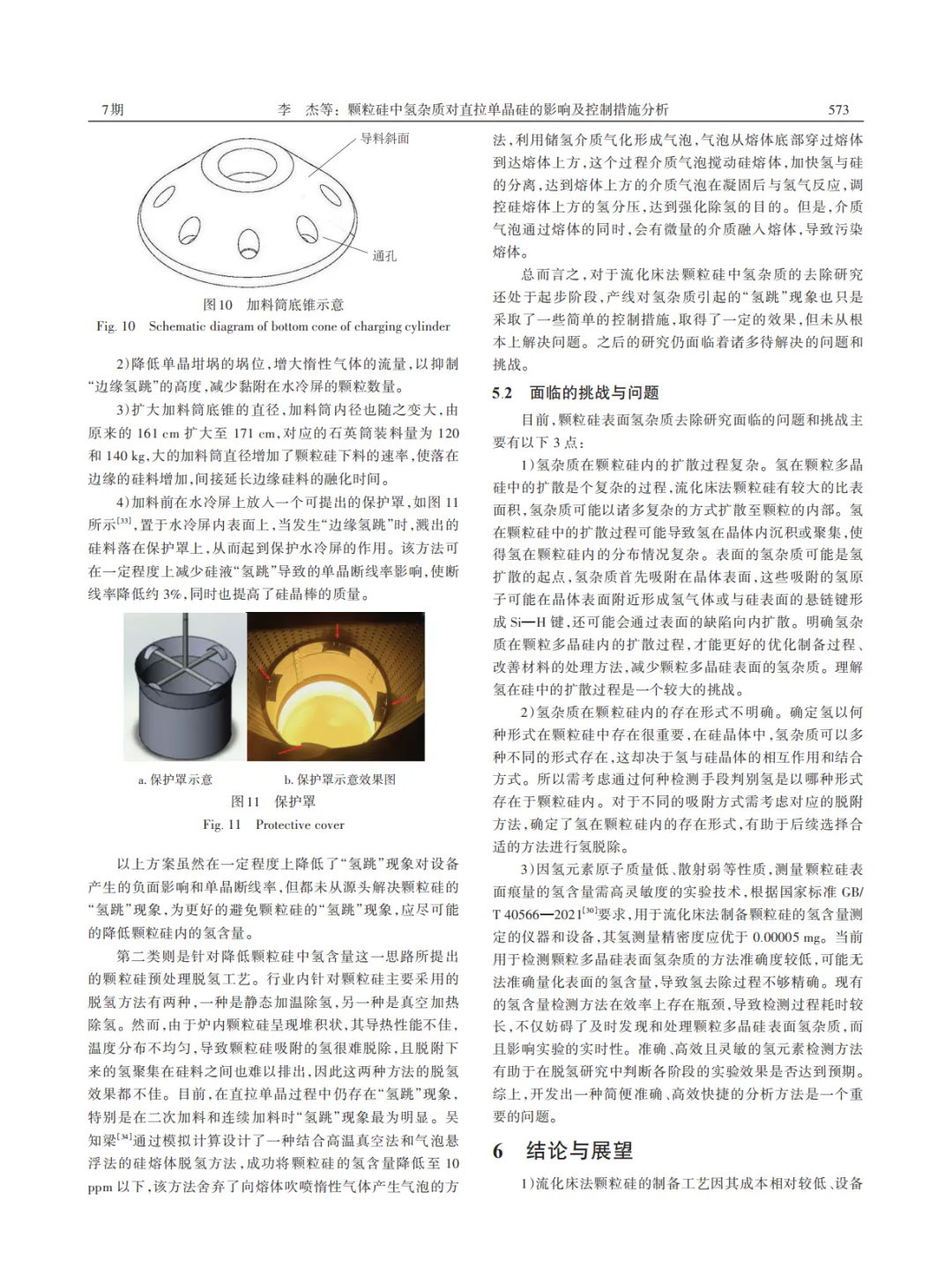

优化加料工艺：如加快加料频率、使用特殊设计的带通孔加料筒使硅料分布平整，以延缓中心区域硅液形成，减少“中心氢跳”。
调整热场与气体：如降低加热功率、增大惰性气体流量，以减慢边缘熔化速度、抑制飞溅高度，缓解“边缘氢跳”。
加装防护装置：在水冷屏上加装可拆卸保护罩，承接溅出的硅液，保护设备。
预处理脱氢技术（治本，尚不成熟）：
目前尝试的方法（如静态/真空加热）因颗粒硅堆积导致导热不均、脱附氢气难以排出，效果不佳。
有研究提出结合高温真空与气泡悬浮法的新思路，可将氢含量降至10ppm以下，但存在污染熔体的风险。
面临的主要挑战：
机理不明确：氢在颗粒硅内的扩散过程和具体存在形式尚未完全明晰，阻碍了针对性脱氢方法的开发。
检测技术限制：氢元素原子质量低，对痕量氢（要求检测精度优于0.00005mg）进行准确、高效、灵敏的检测仍是难题。

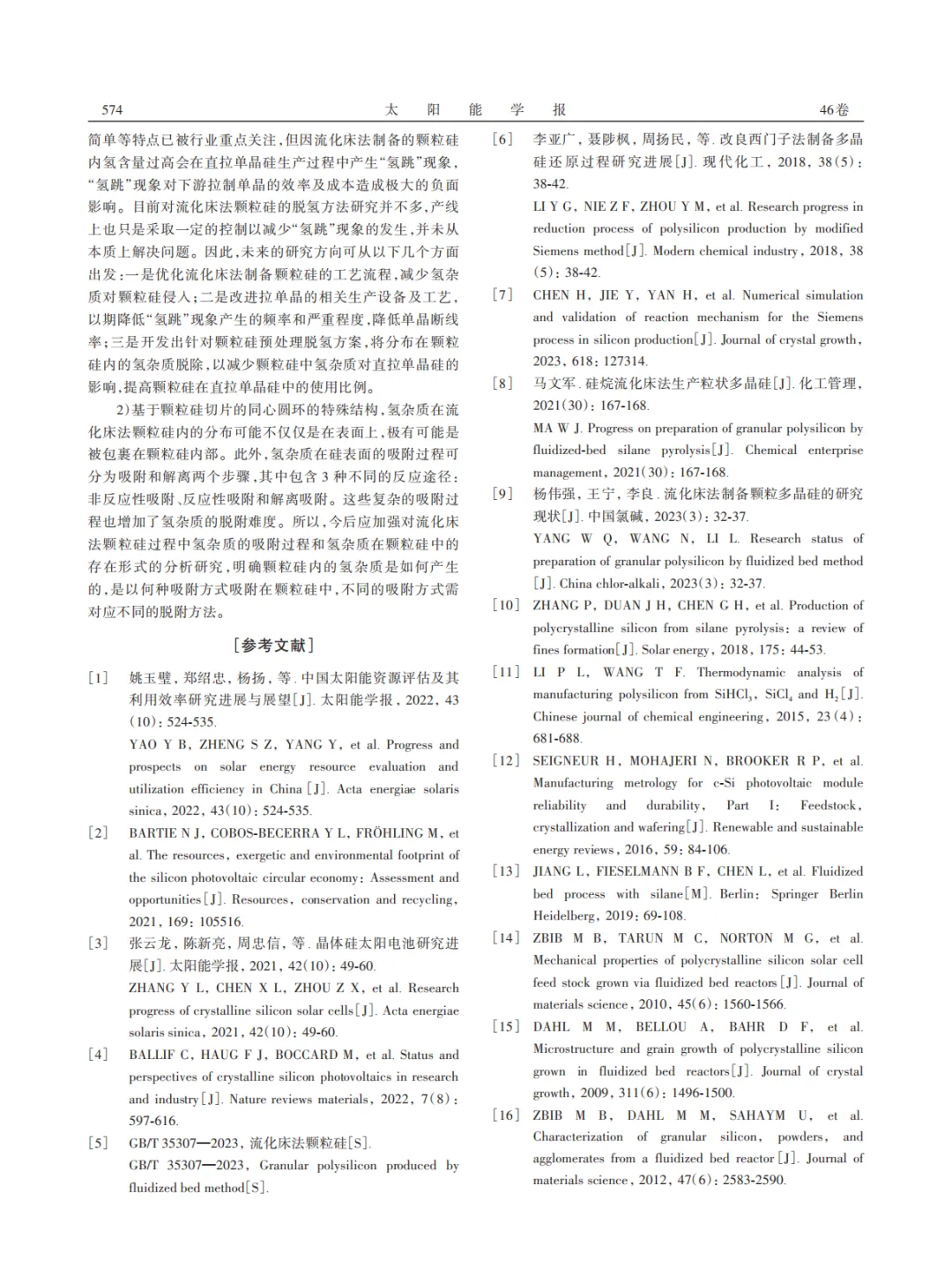

五、 结论与展望
论文指出，颗粒硅中氢杂质引发的“氢跳”是制约其大规模应用的关键瓶颈。未来研究应聚焦于三个方向：
优化颗粒硅制备工艺，从源头减少氢杂质的引入。
深入研究氢杂质的吸附/解离机理与存在形式，为开发高效脱氢技术提供理论依据。
开发更有效的颗粒硅预处理脱氢方案，从根本上降低氢含量，提高颗粒硅在直拉单晶中的使用比例，推动光伏产业链降本增效。
以下无正文。
欢迎关注系列公众号，感谢支持！
免责声明：
我们在此声明，本公众号提供的信息资讯，我们对其真实性、准确性、完整性和及时性不作任何保证：
1. 本公众号内容仅供参考，不构成任何形式的法律意见或建议。如您需要专业法律意见，请咨询专业律师。
2. 本公众号内容可能包含错误、遗漏或不准确之处。我们将尽力确保提供的信息准确无误，但不保证其准确性、完整性和及时性。
3. 本公众号发布的内容可能会受到版权、商标、专利、商标或其他知识产权的保护。未经授权，您不得复制、分发、使用或展示本公众号发布的内容。
4. 本公众号可能涉及敏感话题、政治观点或其他不适宜未成年人阅读的内容。如您发现此类内容，请立即停止阅读并告知我们，我们将尽快处理。
5. 本公众号内容可能包含商业推广信息。如您不希望接收此类信息，请在阅读过程中关注我们的广告标识，以便您轻松地选择不再接收此类信息。
6. 本公众号尊重并保护用户的隐私权。我们将尽最大努力保护您的个人信息，但不排除在某些情况下，我们可能无法完全保护您的个人信息。
7. 如您认为本公众号发布的内容侵犯了您的合法权益，请及时联系我们，我们将尽快核实并处理。
请注意，本公众号的内容不构成任何形式的投资建议，投资者在做出任何投资决策前，应充分了解相关风险，并咨询专业投资顾问。
感谢您对本公众号的关注和支持，如有任何疑问或建议，请随时联系我们。
