2026–2030：从线宽缩小，到材料、结构、封装、互连共同升级

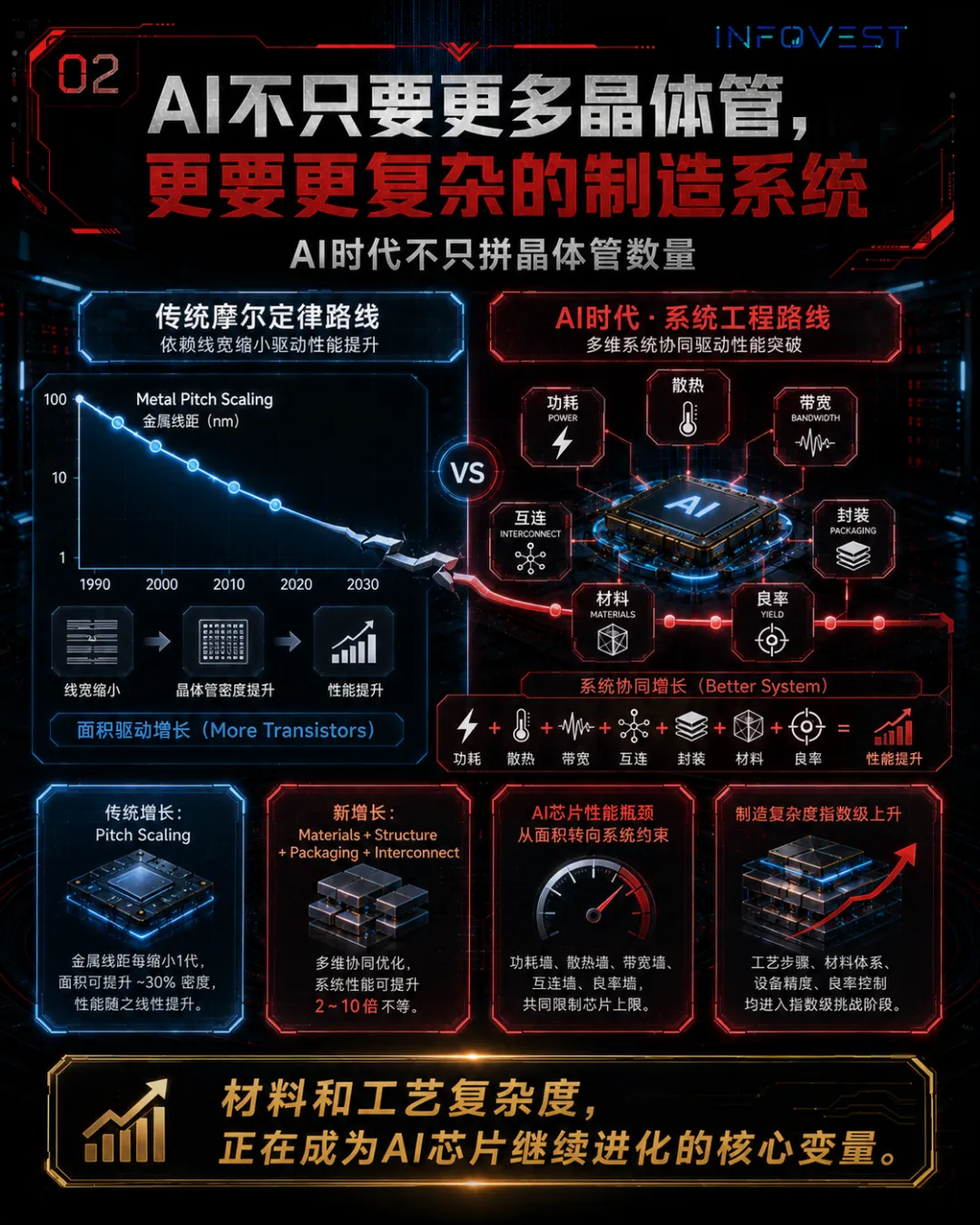

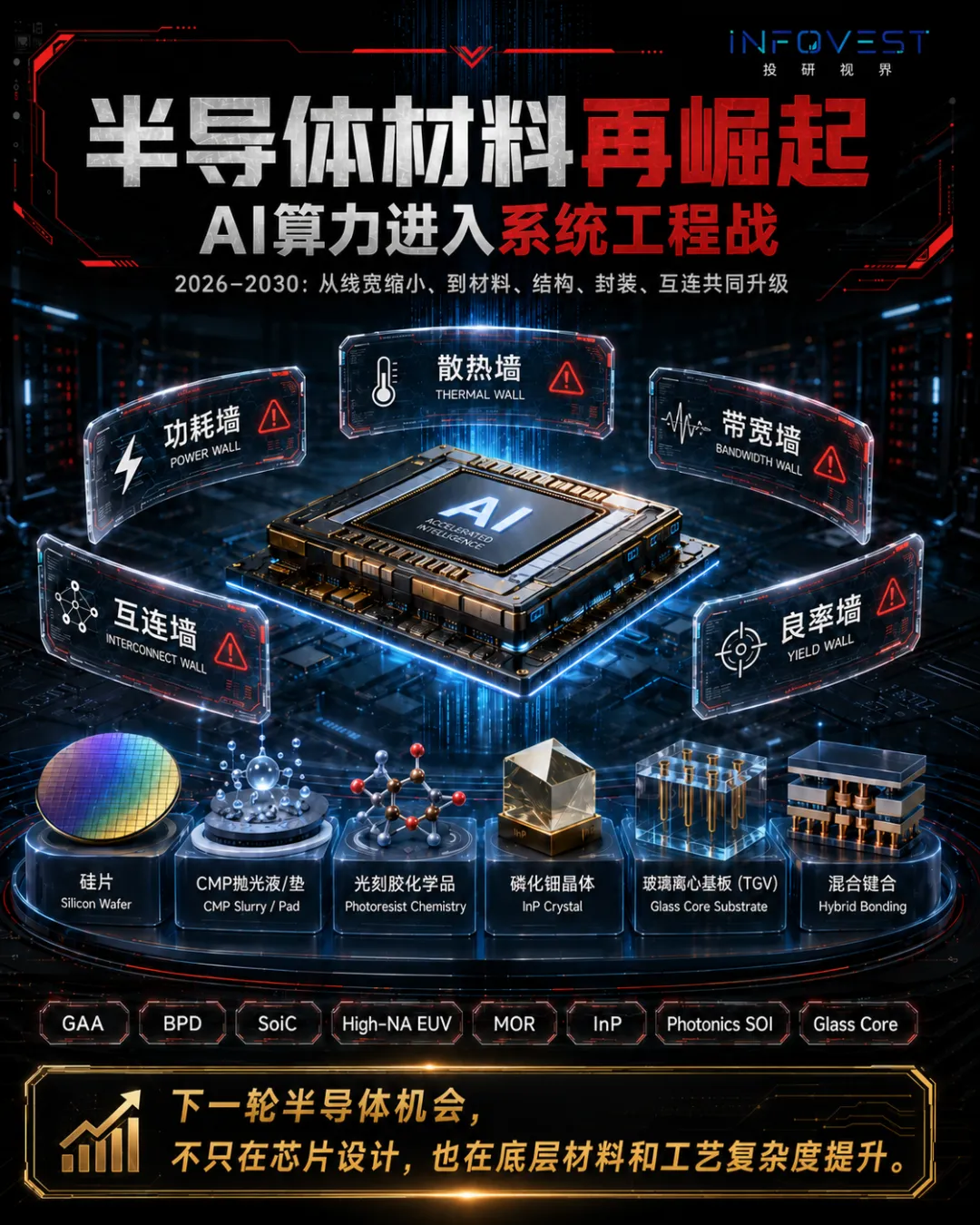

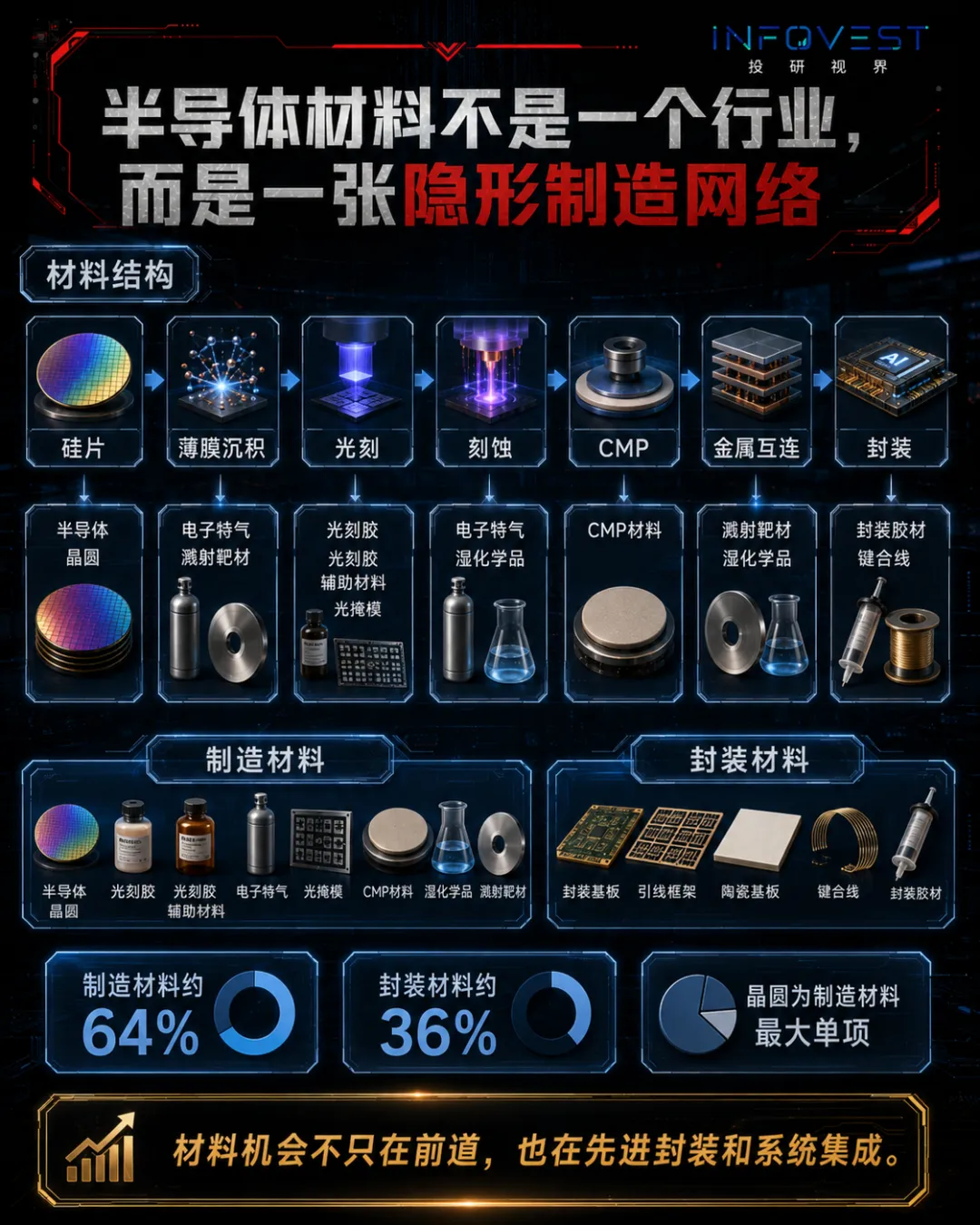

AI算力竞争正在把半导体产业推入一个新阶段：芯片性能的上限，不再只由晶体管数量决定，而是由功耗、散热、带宽、互连、封装、材料和良率共同决定。

这意味着，下一轮半导体材料行情的核心，不只是“国产替代”，更是先进制造复杂度提升带来的材料单耗、材料规格和工艺价值量重估。

01、AI算力把材料链推到台前

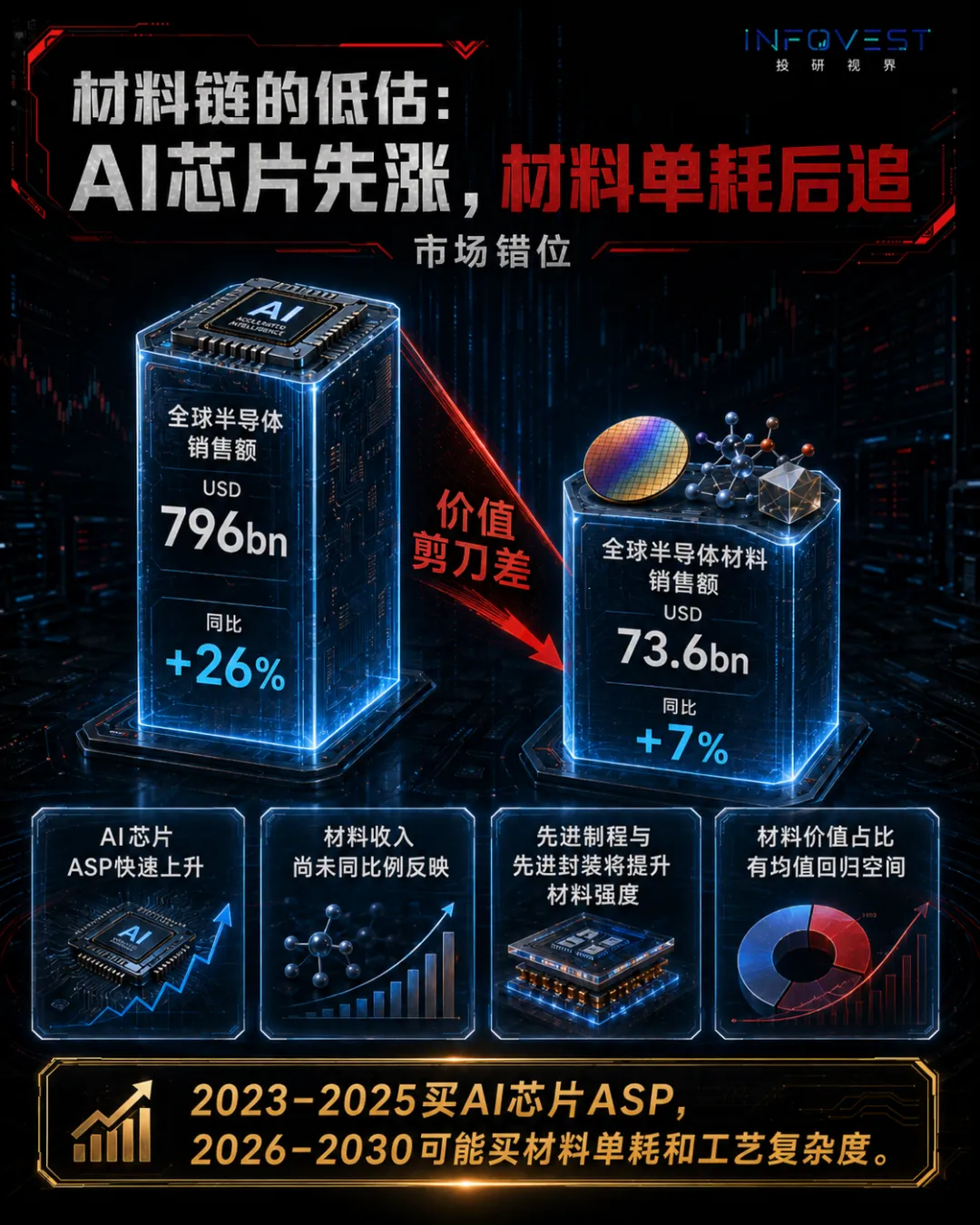

第一组图先解决“为什么材料链会被重估”。AI芯片ASP先涨，材料收入后追；当GAA、BPD、SoIC、High-NA EUV、InP、Photonics SOI、玻璃基板等路线逐步落地，材料链开始从幕后走到台前。

02、先进制造进入系统工程时代

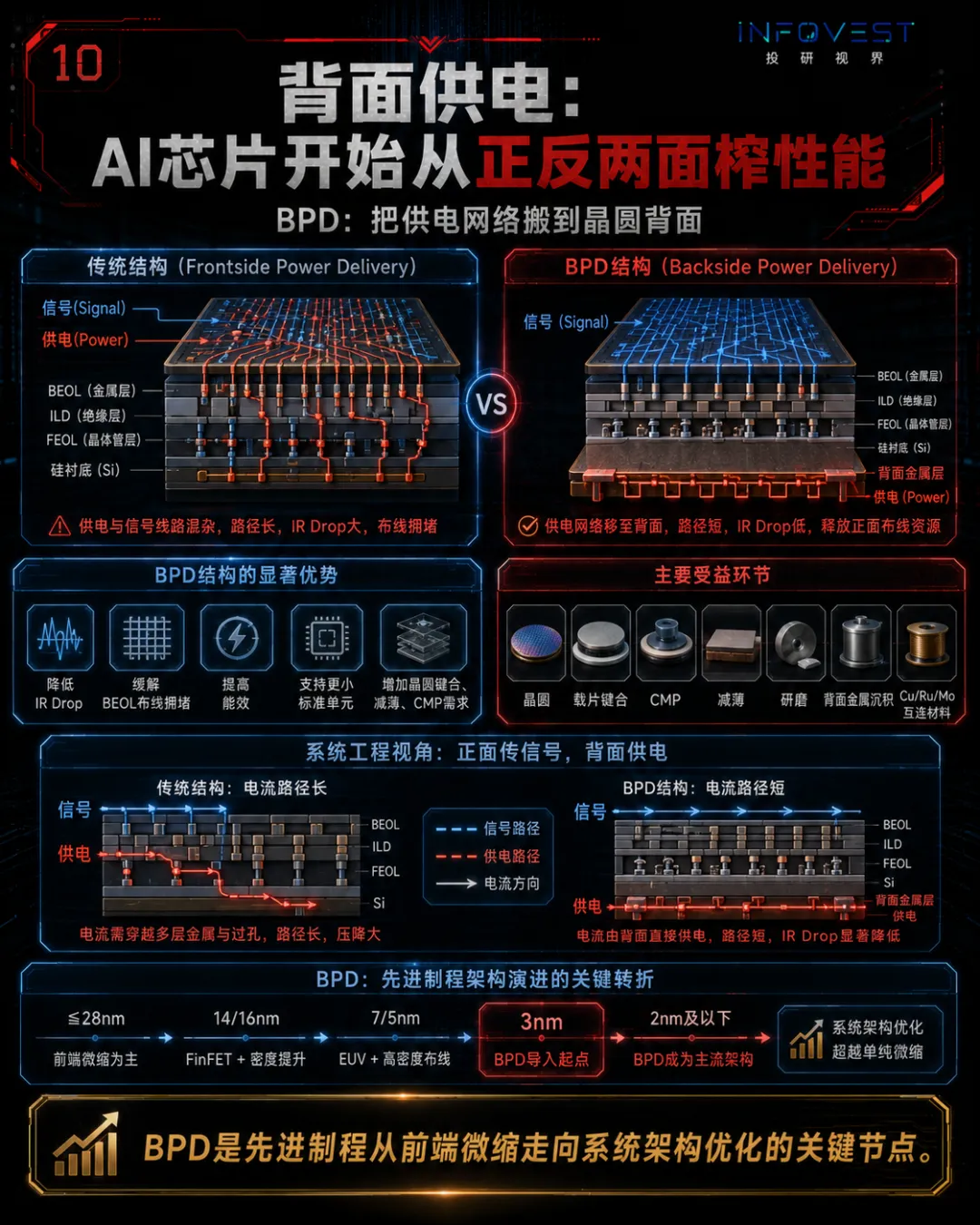

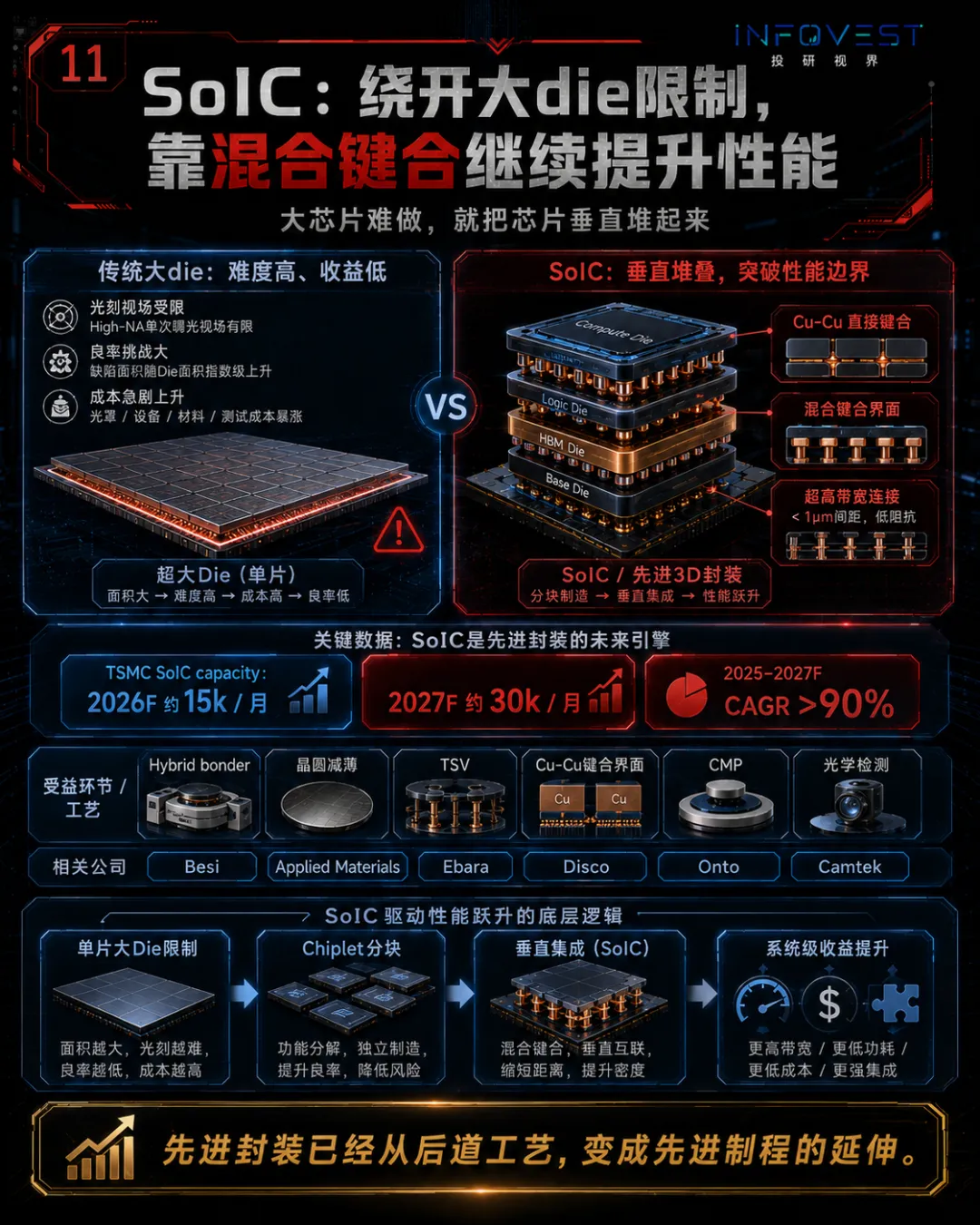

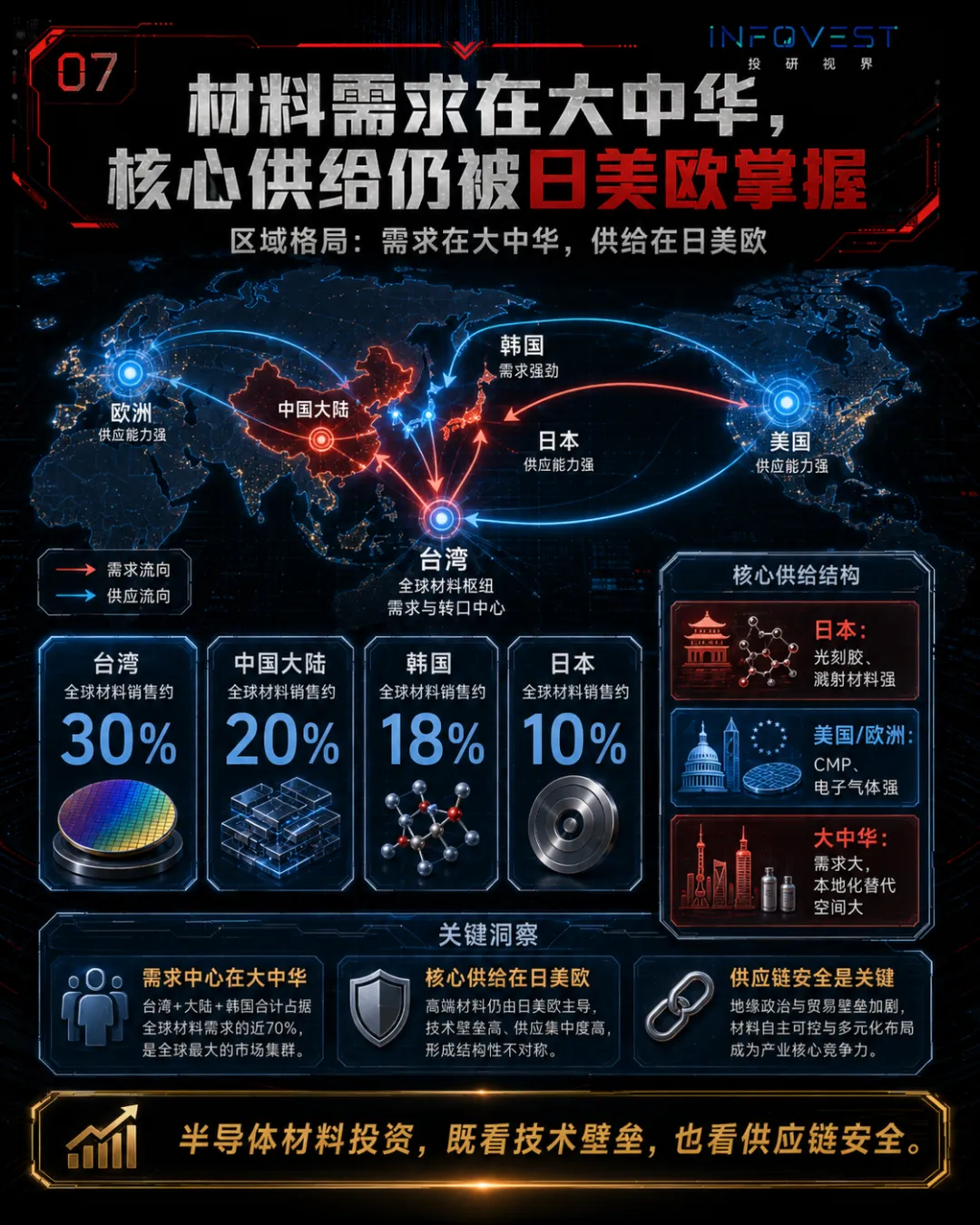

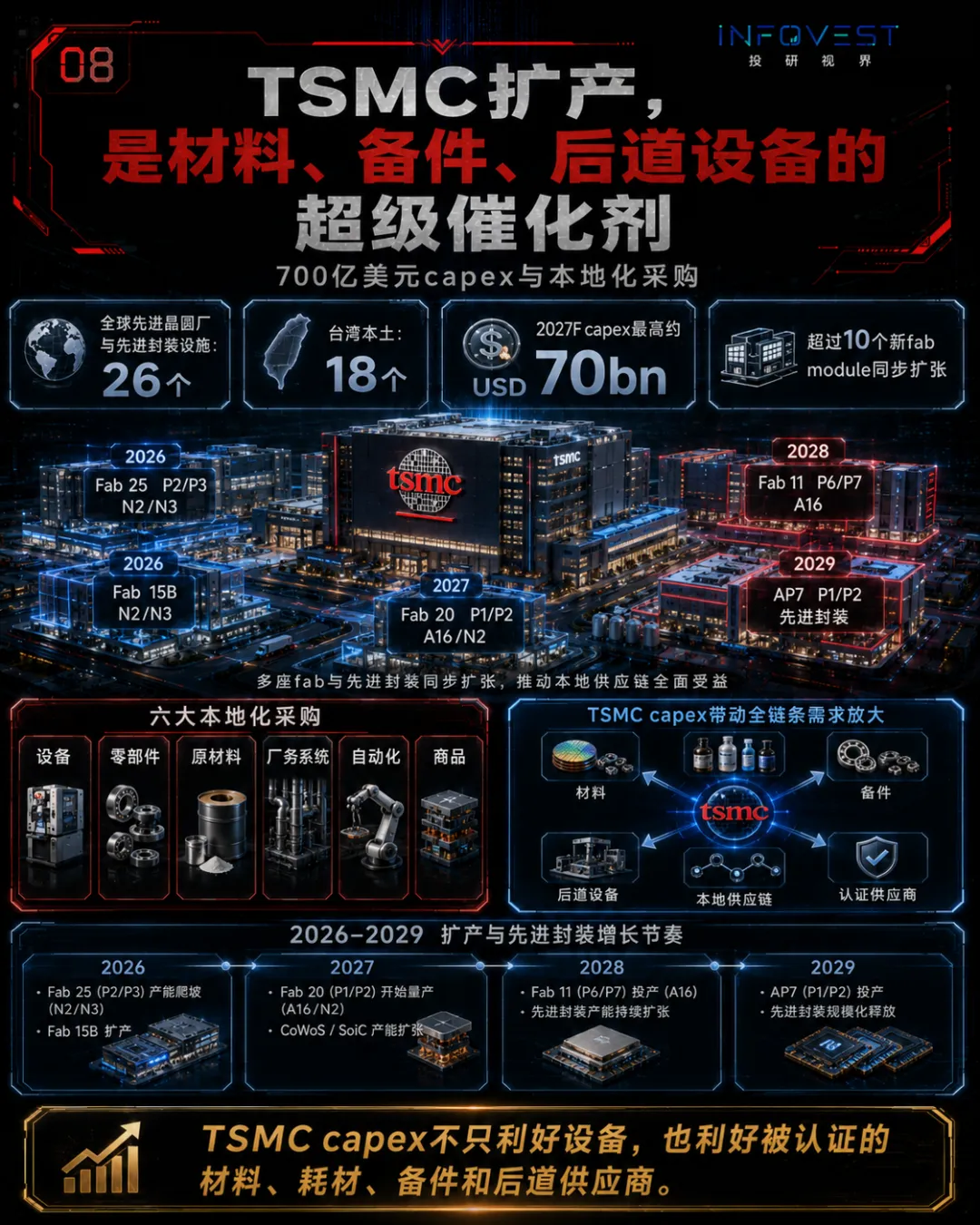

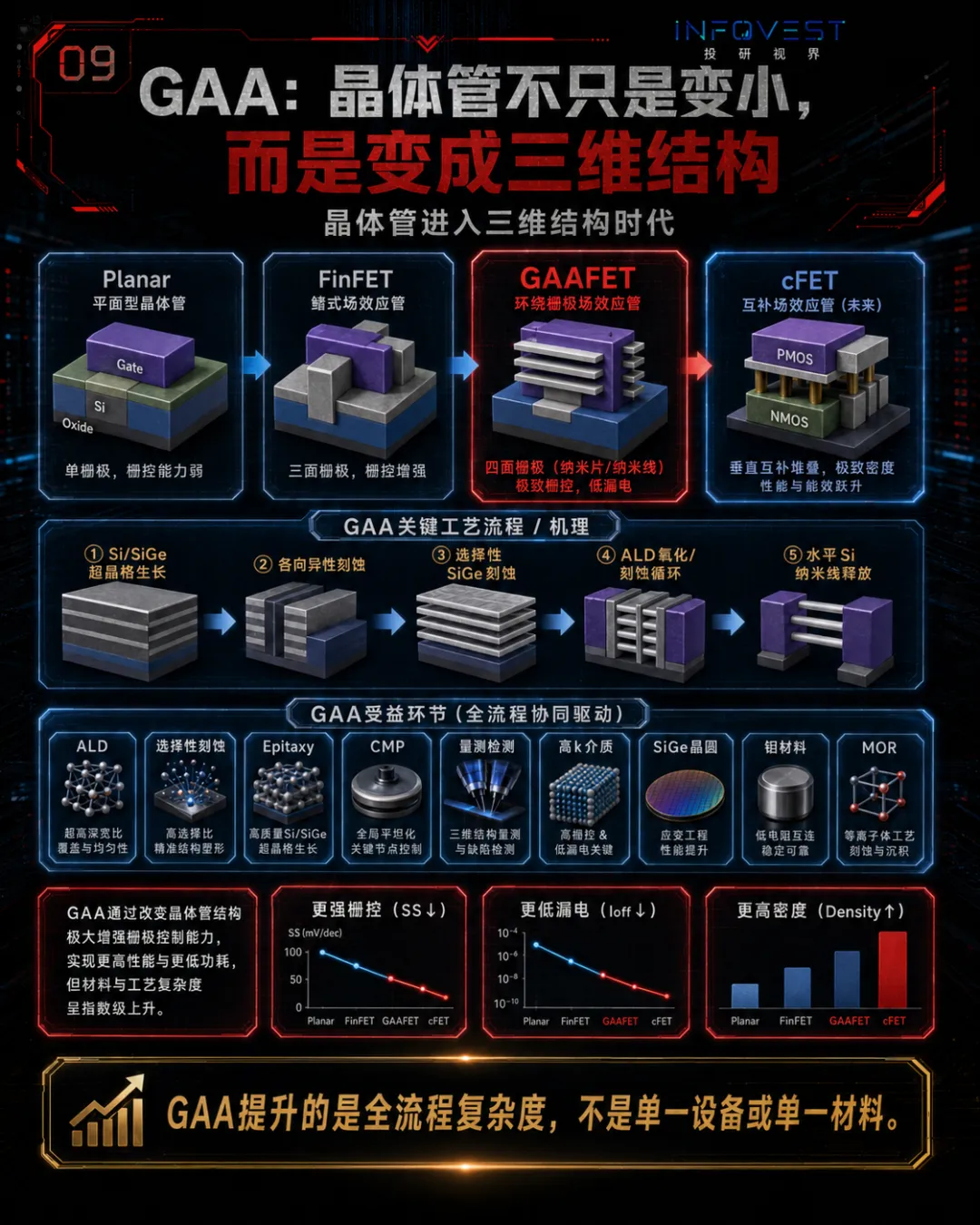

第二组图聚焦先进制造的核心变化：需求中心在大中华，但高端材料供给仍由日美欧主导；TSMC扩产是材料、耗材、备件和后道设备的重要催化剂；GAA、BPD、SoIC和High-NA EUV共同推高制造复杂度。

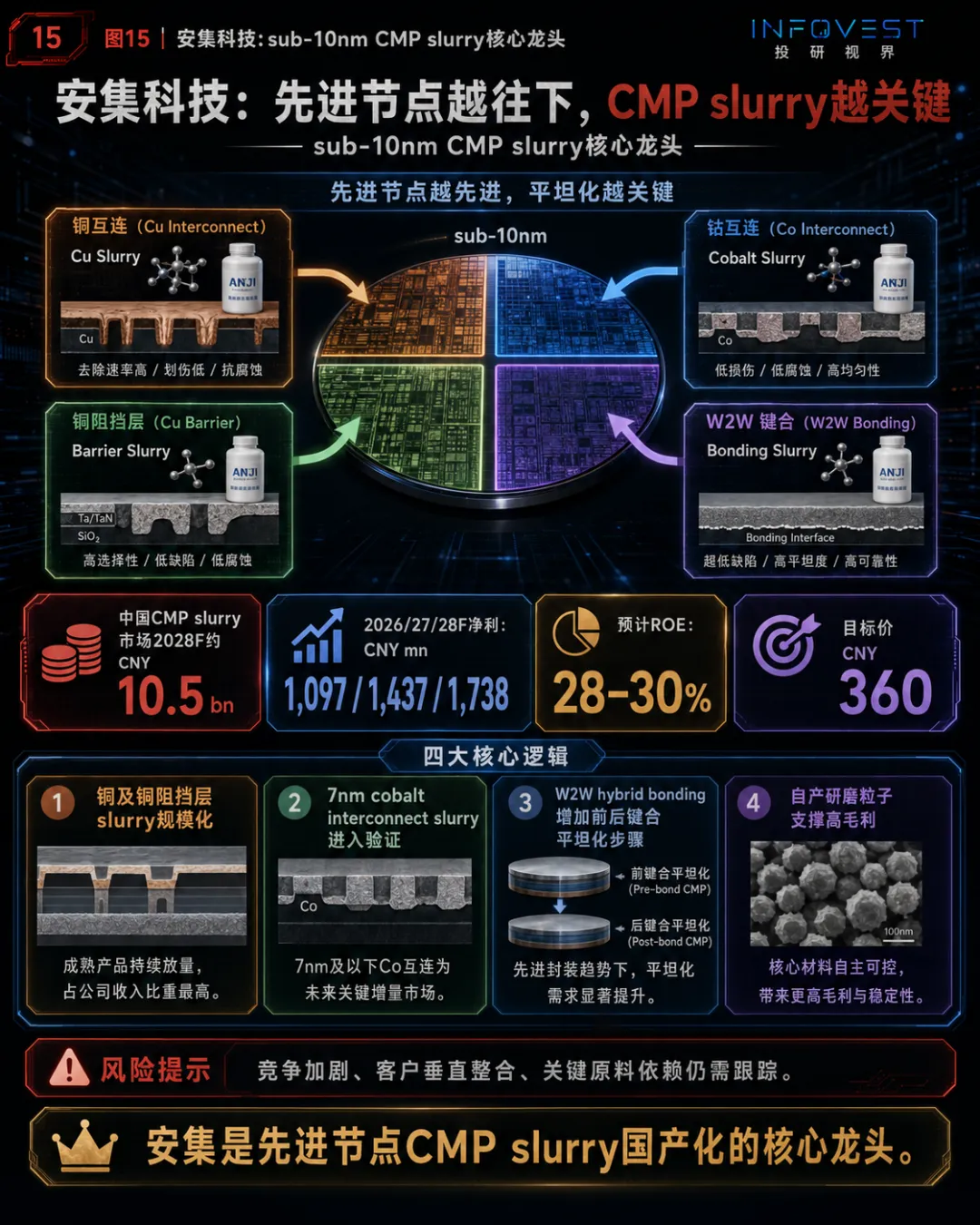

03、确定性主线：CMP、晶圆与存储架构升级

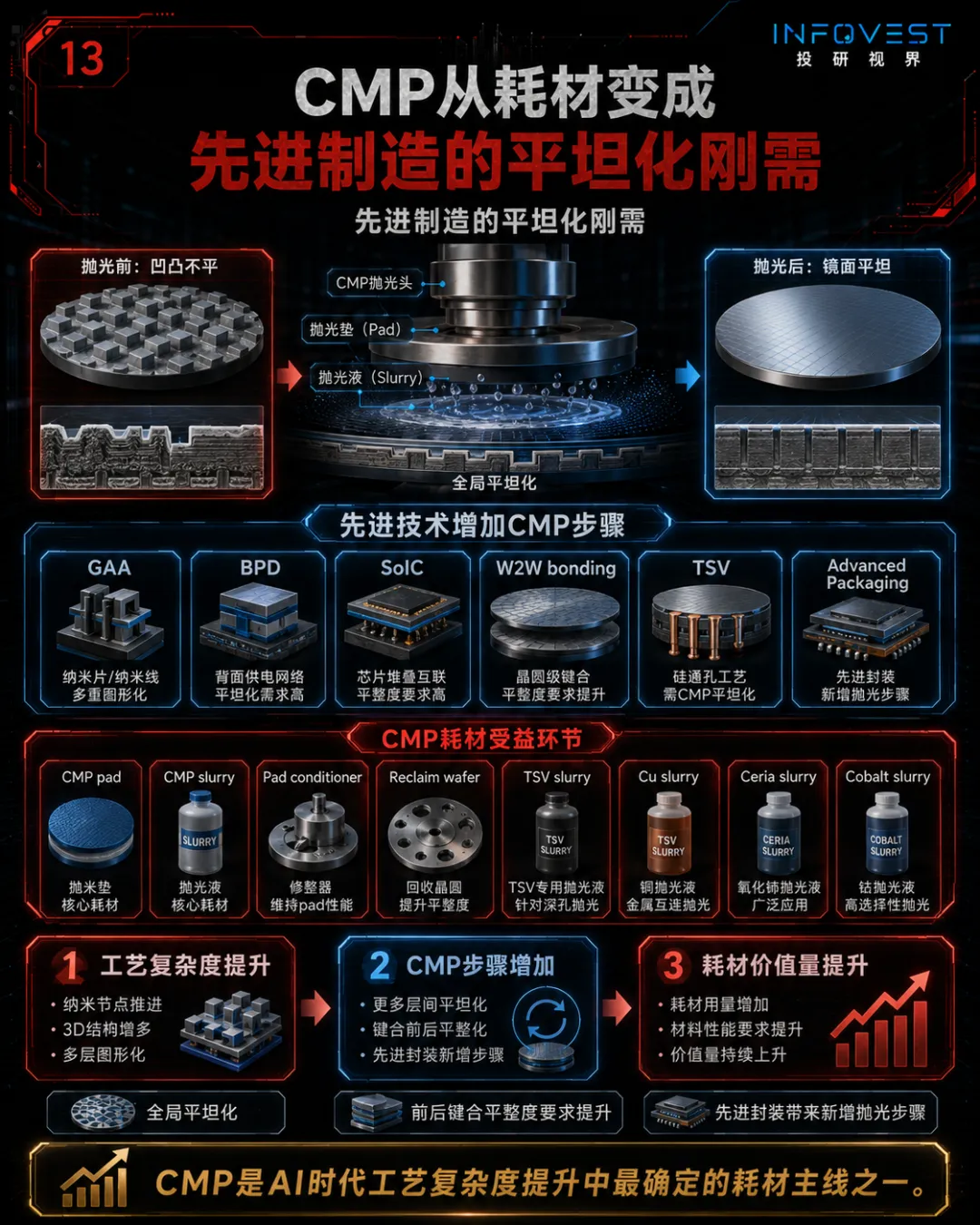

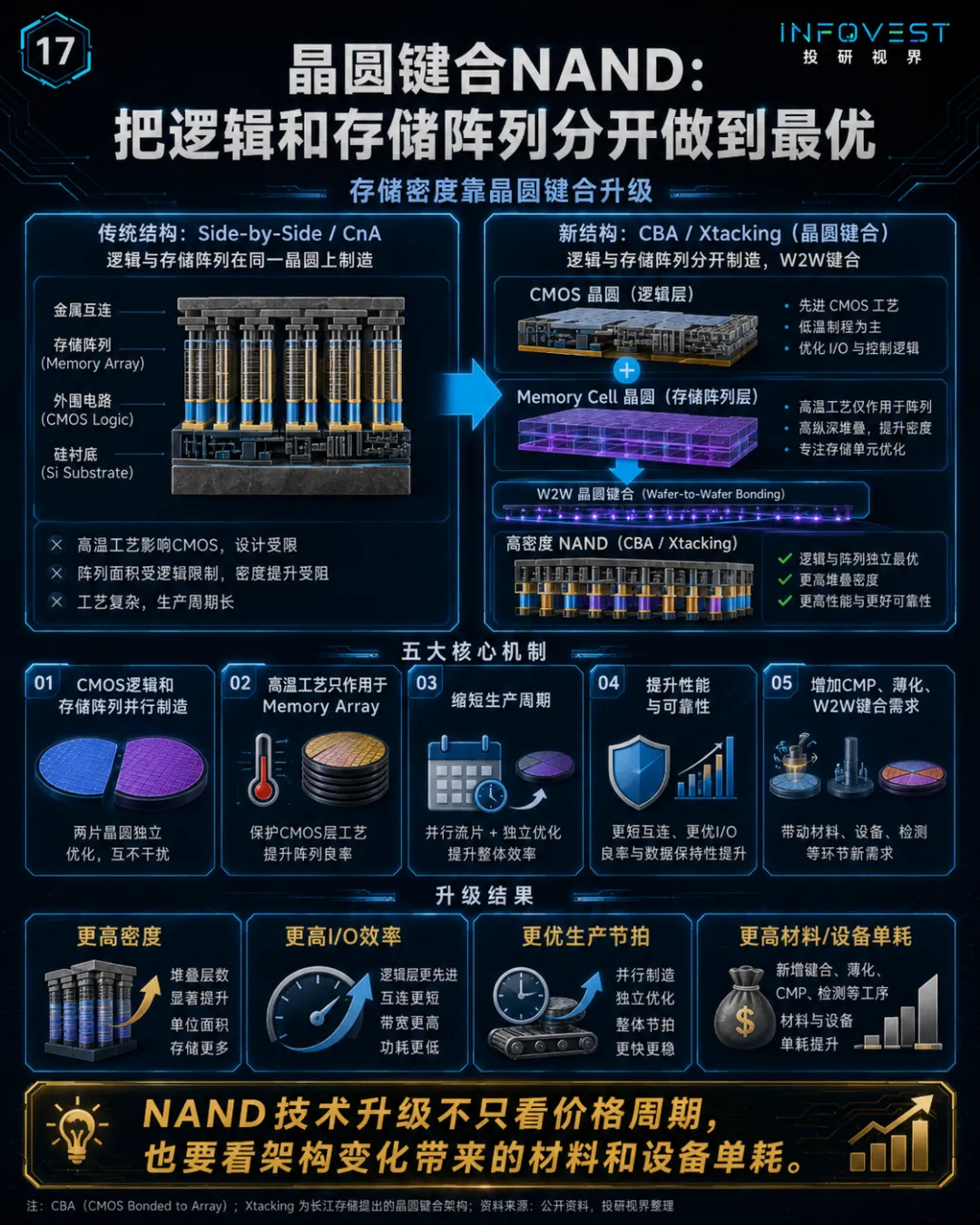

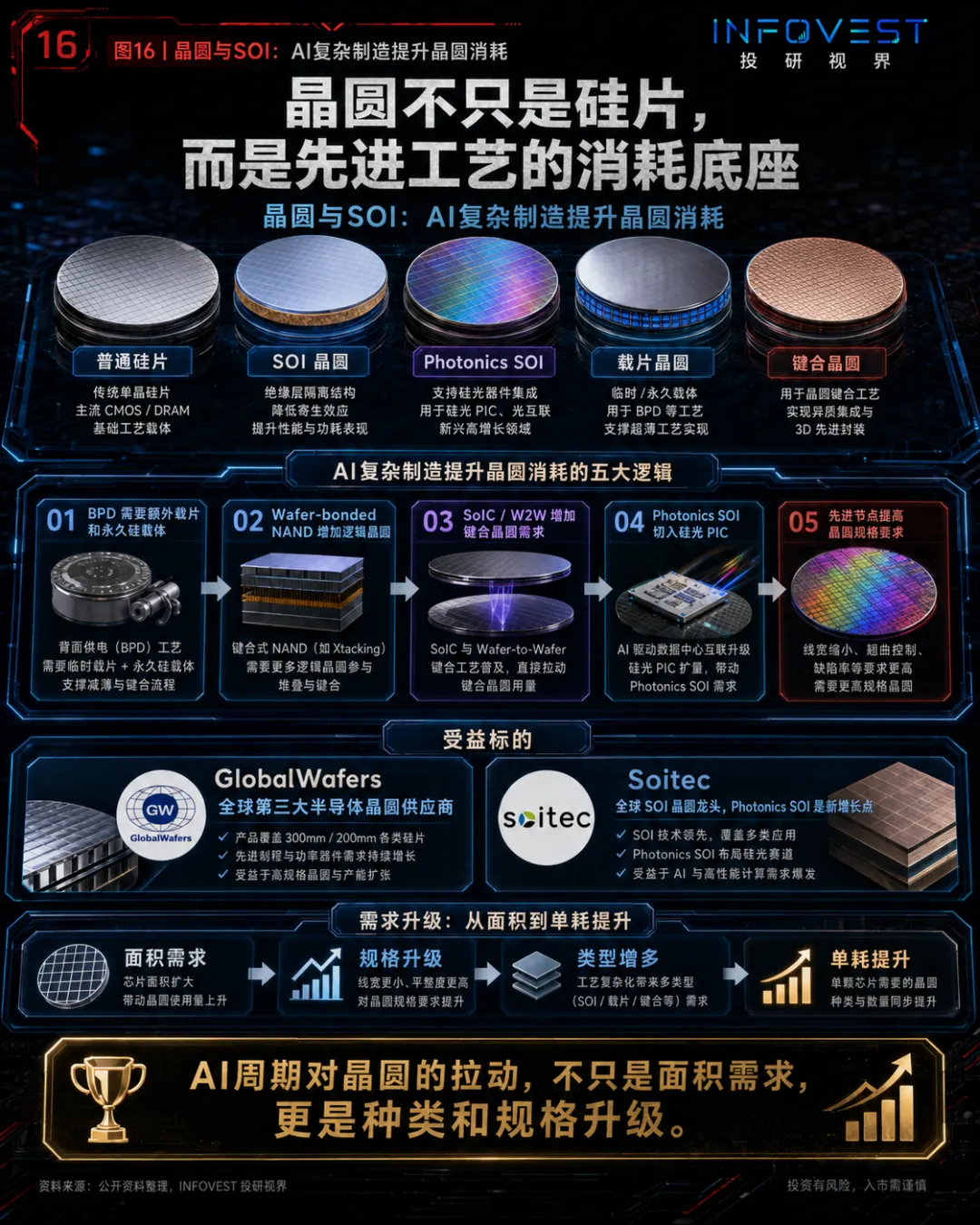

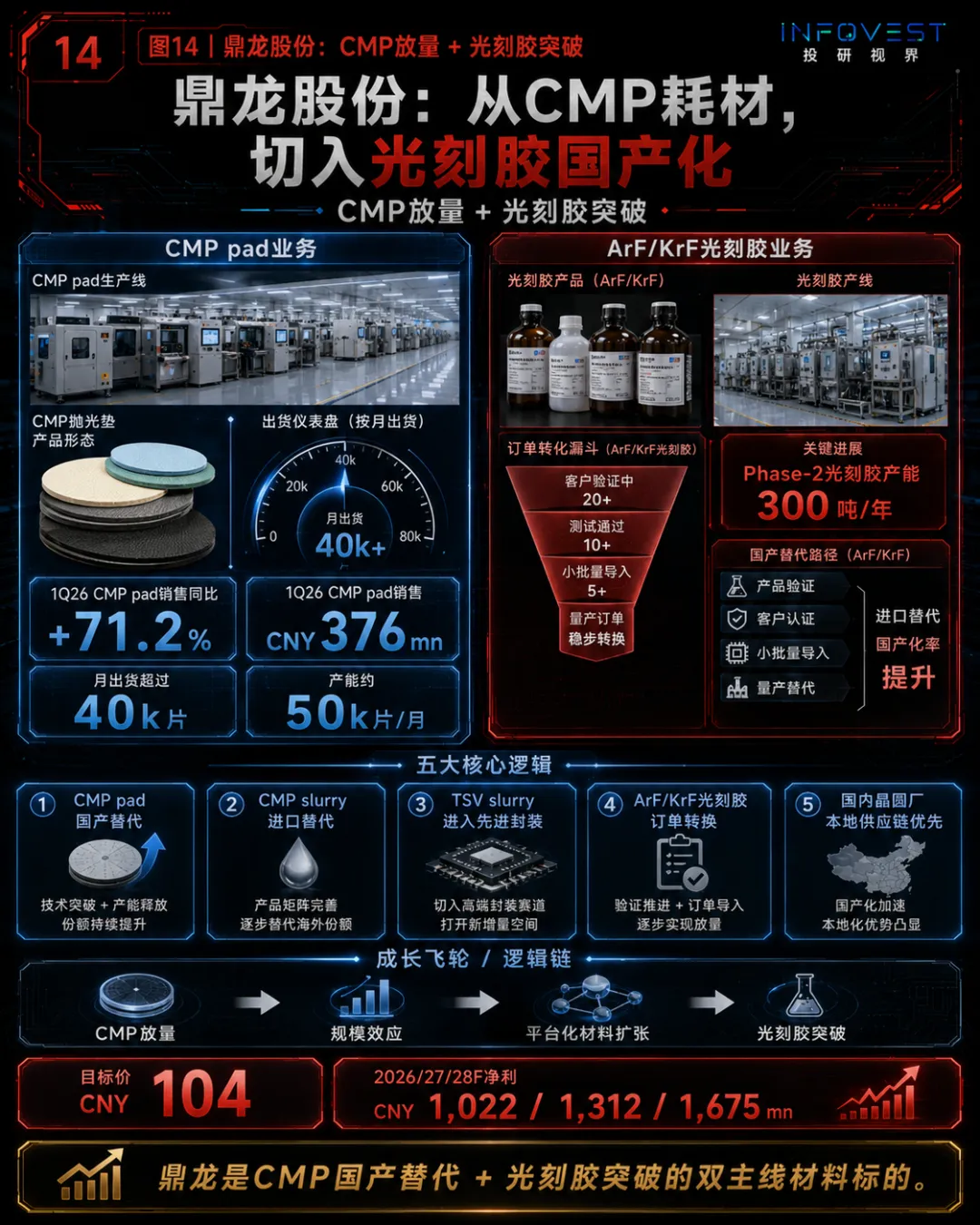

第三组图看相对更容易跟踪的材料增量。CMP是工艺复杂度提升中最确定的耗材主线之一；晶圆需求不仅是面积增加，更是类型和规格升级；存储也开始从价格周期走向架构升级。

04、从光通信材料到远期期权

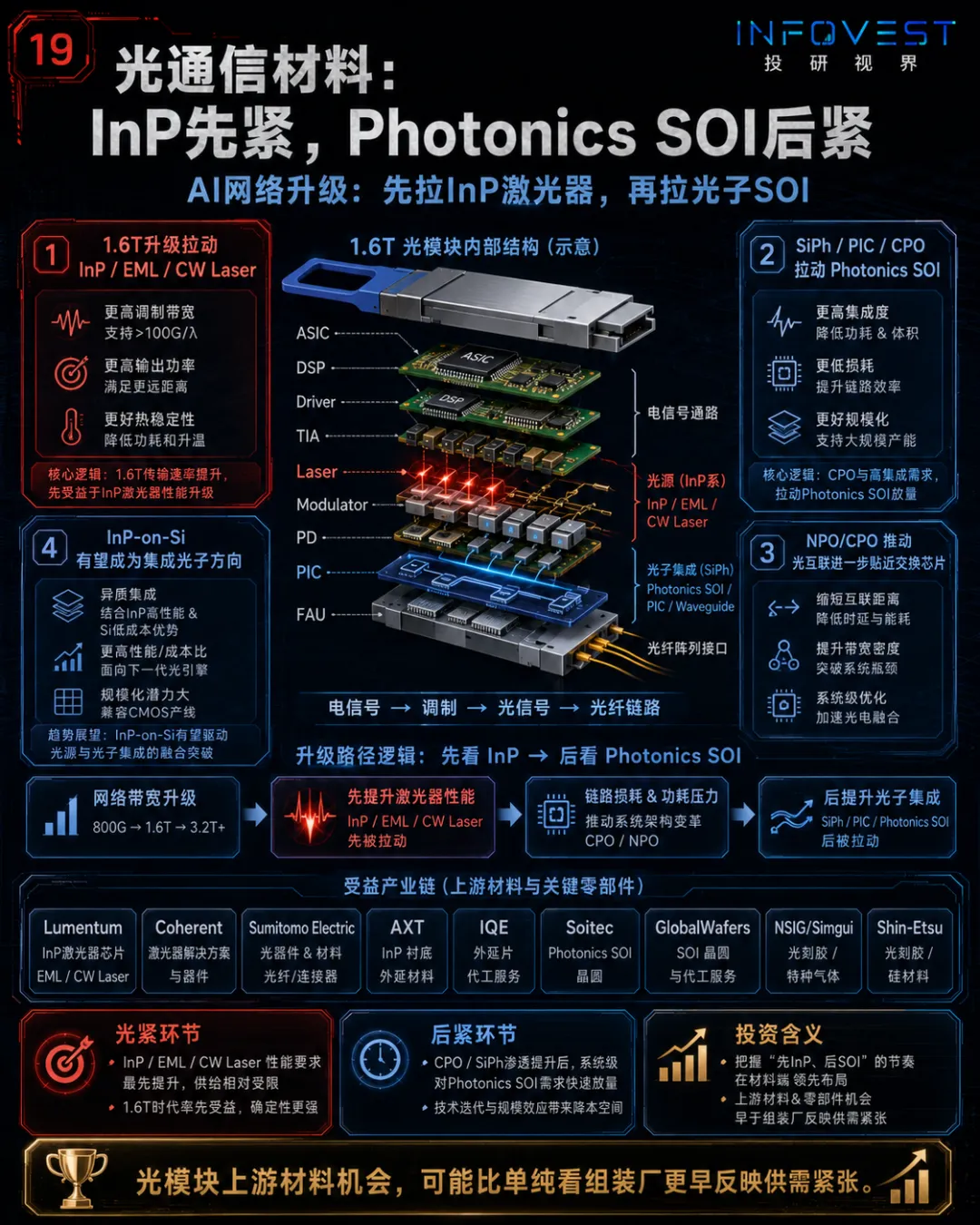

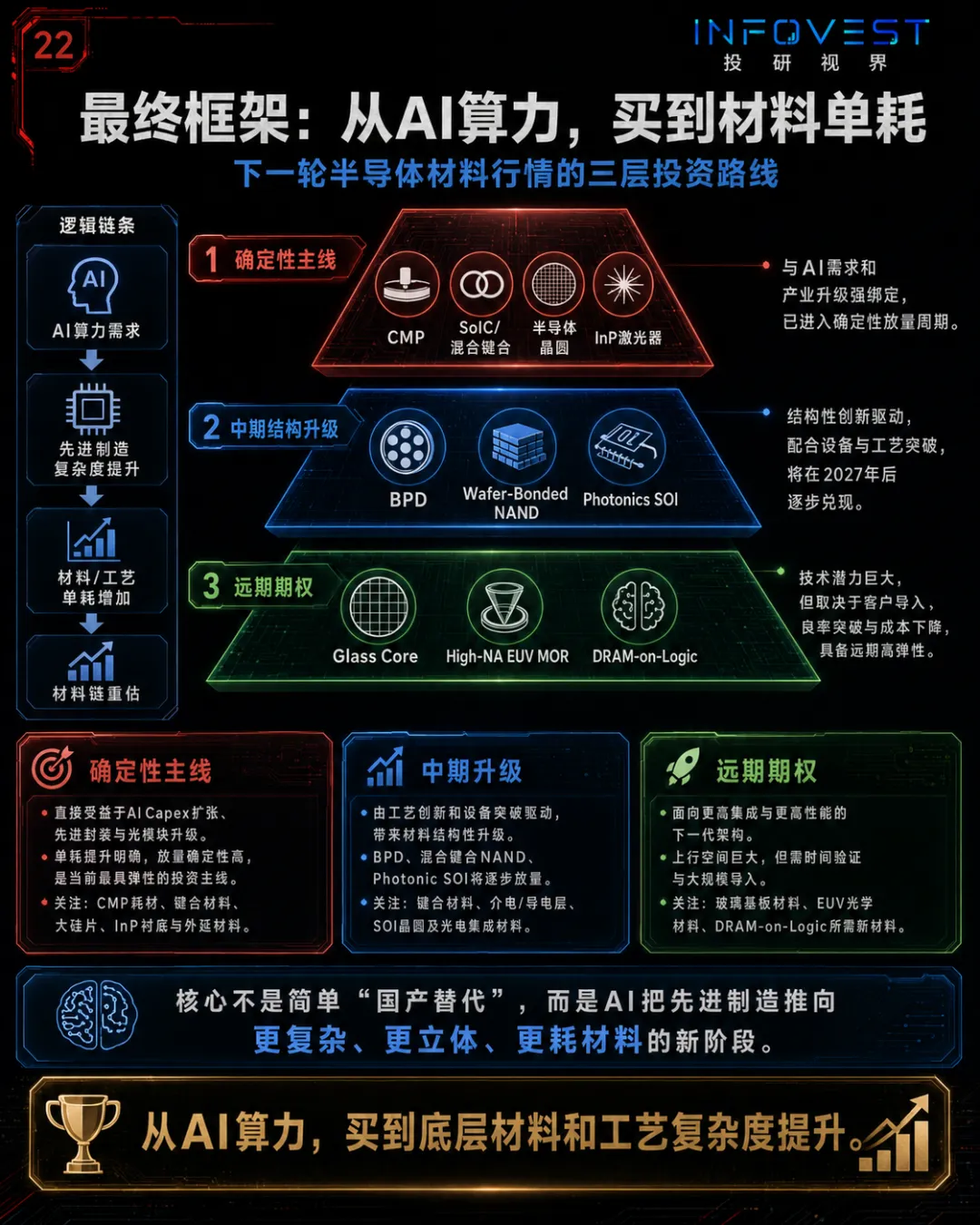

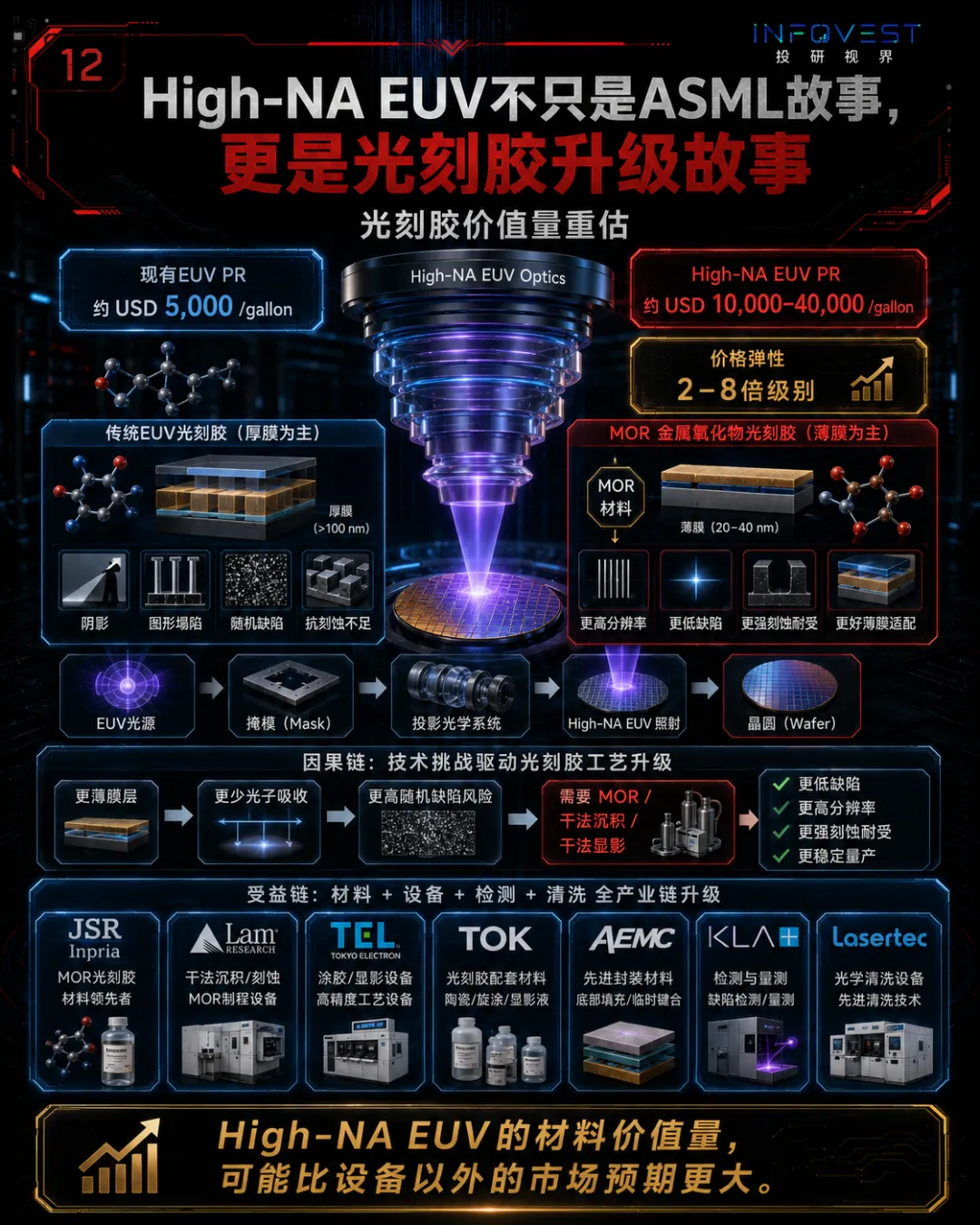

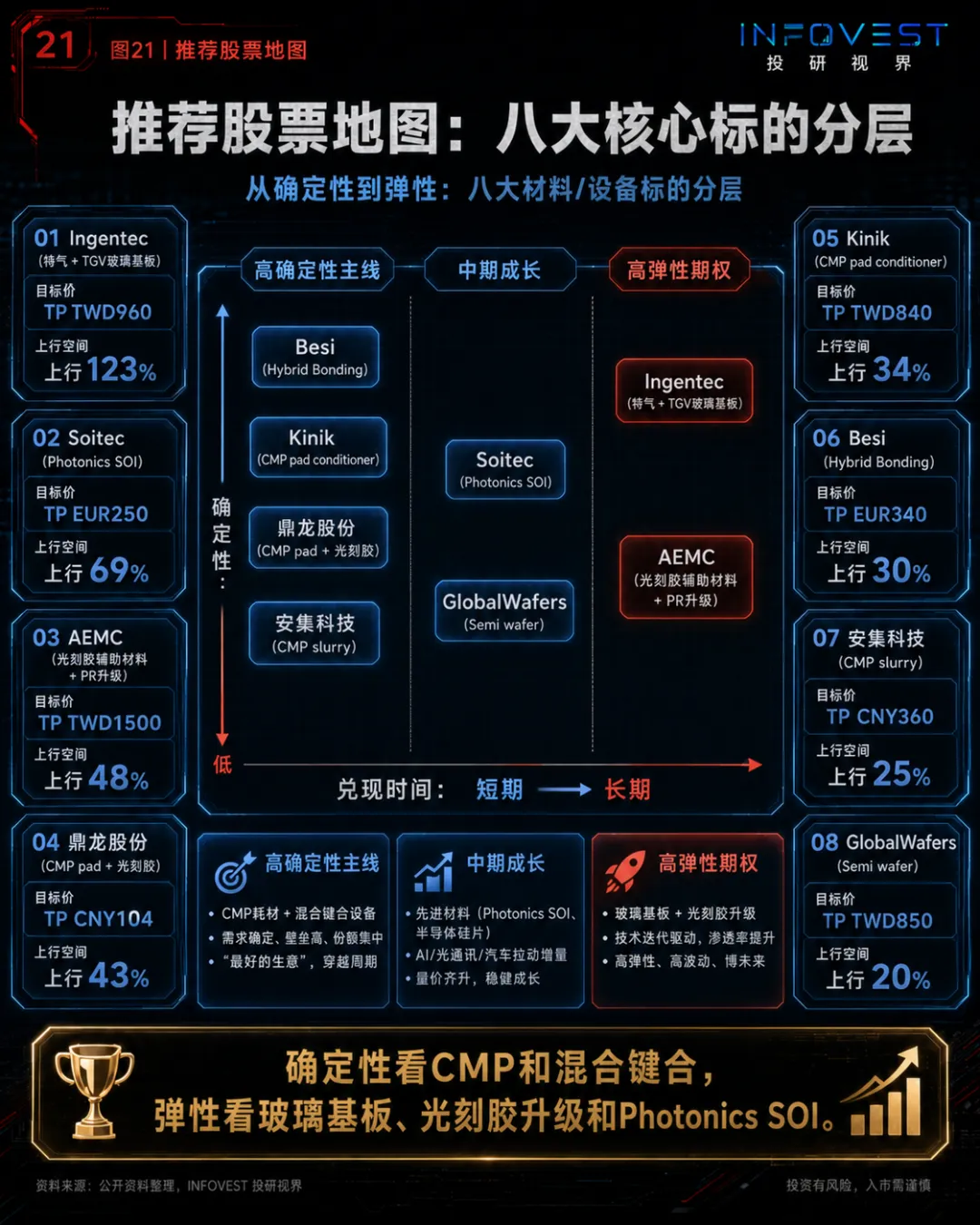

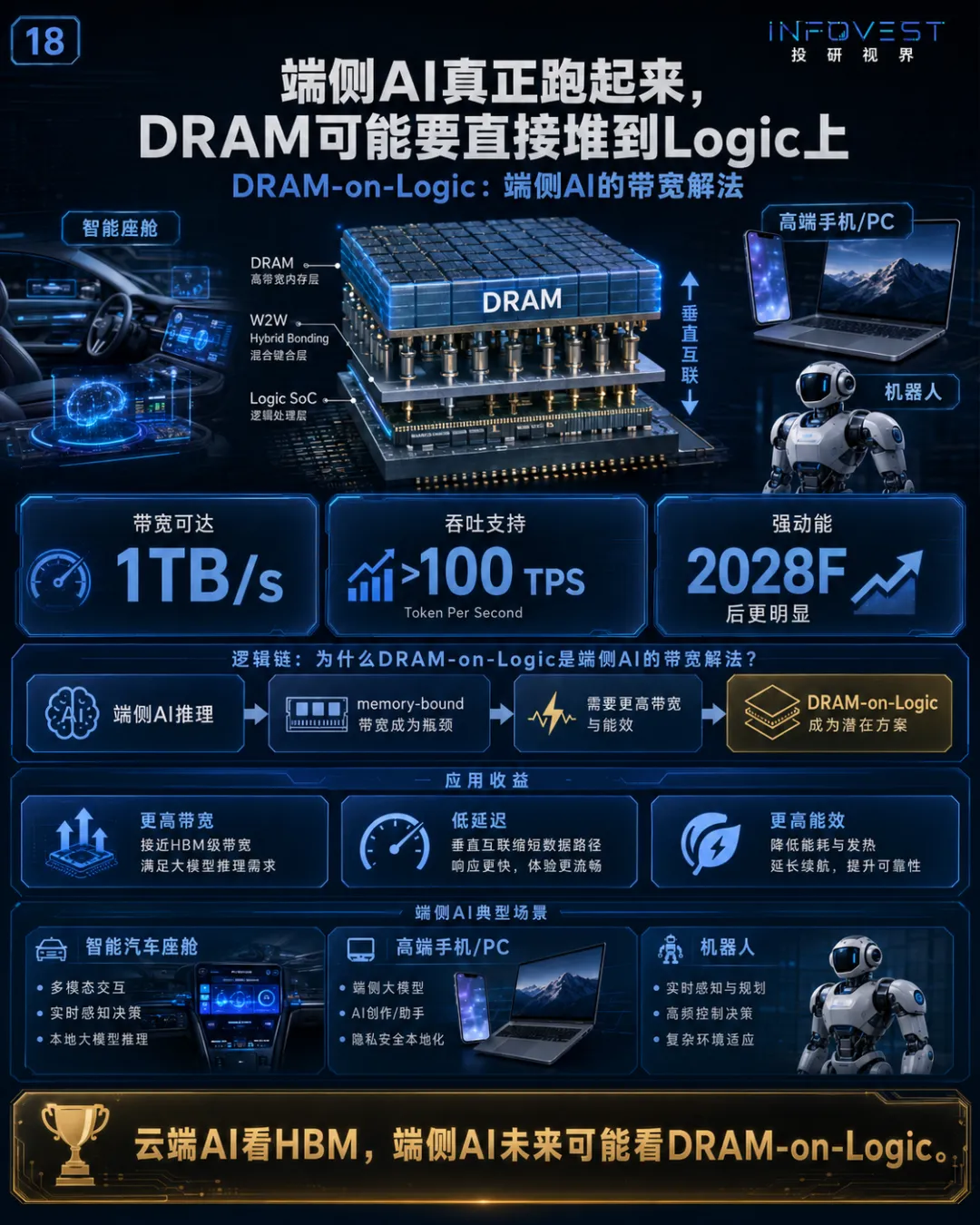

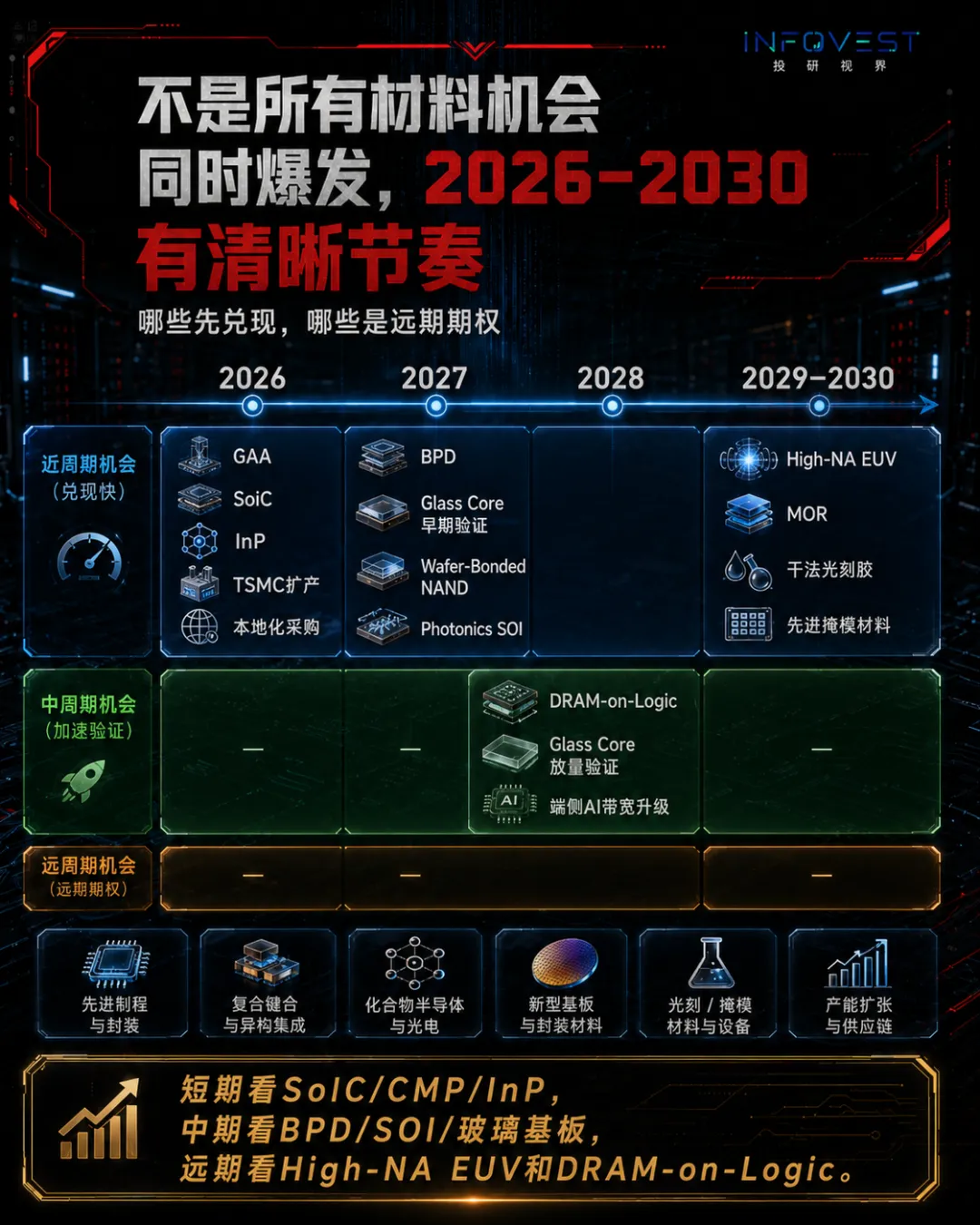

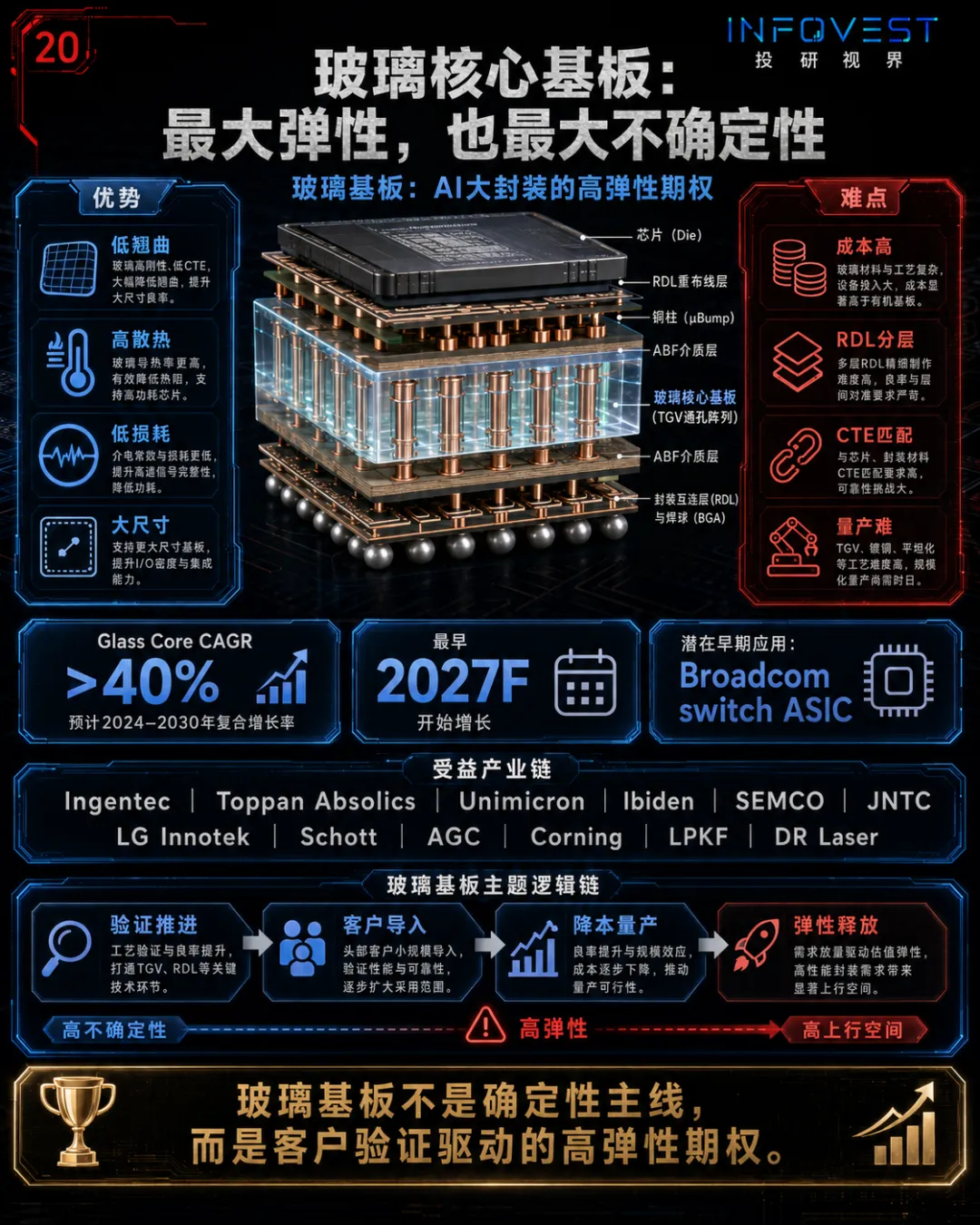

最后一组图把投资框架落地：短期看CMP、混合键合、半导体晶圆和InP；中期看BPD、Wafer-Bonded NAND和Photonics SOI；远期看Glass Core、High-NA EUV MOR和DRAM-on-Logic。

05、三句话总结

第一，AI算力需求正在把半导体竞争从“芯片设计”推向“系统工程”，底层材料和工艺复杂度成为新的约束变量。

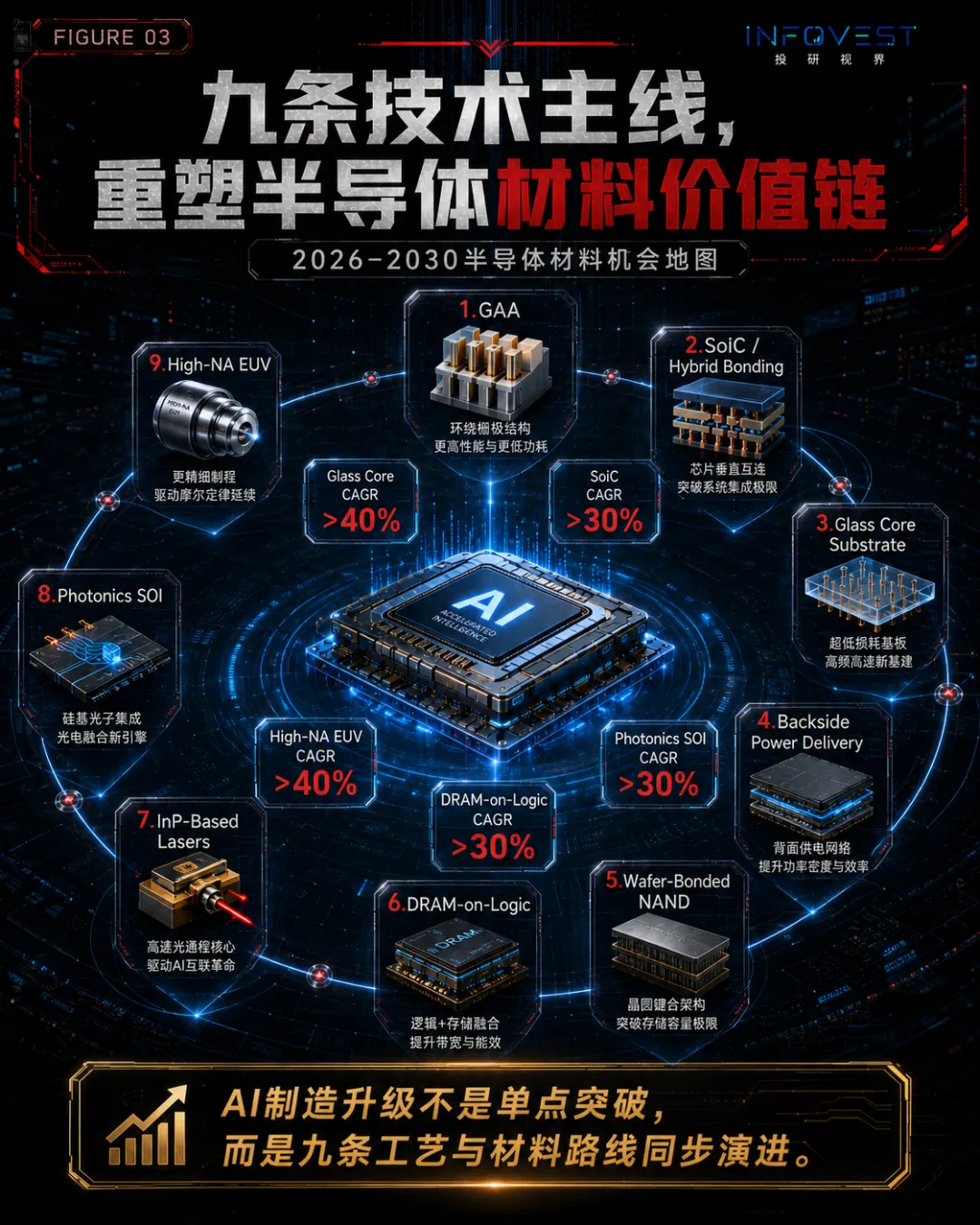

第二，材料链的机会不是单一赛道爆发，而是GAA、BPD、SoIC、High-NA EUV、CMP、InP、Photonics SOI、玻璃基板等多条路线共同演进。

第三，投资节奏上，确定性看CMP和混合键合，中期看BPD/SOI/晶圆键合，远期期权看玻璃基板、High-NA EUV MOR和DRAM-on-Logic。
