GCNR研报 | 安全防线:一艘氨动力船如何确保不泄漏?

氨动力如何重塑全球零碳航运体系？

【目录】

0. 序言

从“难燃毒气”到零碳主力：氨为何被重新发现？

2.工程突破：谁真正点燃了氨动力时代？

3.安全防线：一艘氨动力船如何确保不泄漏？

4.全球氨动力技术阵营对比

案例4.1WinGD：全球首台商用氨主机如何完成交付？—X52DF-A与EXMAR氨运输船

案例4.2MAN ES/Everllence：20万吨散货船突破意味着什么？—7S60ME-LGIA与纽卡斯尔型商船

案例4.3日本路径：J-ENG如何完成国家级工程验证？—7UEC50LSJA-HPSCR与ClassNK试车确认

案例4.4中国方案：中车大连如何跑通港口拖轮闭环？—12V240H-DFA与“远舵1号”

5.氨燃料成本结构与燃料竞争

6.氨动力船舶订单结构与规模化逻辑

7.未来十年：氨会成为海事燃料的“第二极”吗？

在所有关于氨燃料的讨论中，安全问题始终位于最前沿。氨作为船舶燃料的核心优势在于零碳潜力，但其剧毒性、强腐蚀性及高挥发特性决定了安全设计必须优先于性能优化。因此，氨动力船舶商业化的前提并非单纯的技术成熟，而是能否在监管与工程层面构建一套“可验证、可审查、可认证”的安全体系。现代氨燃料船舶的安全设计逻辑并非建立在“侥幸避免事故”的理想假设之上，而是建立在“假设局部故障一定会发生”的工程前提下。其核心理念是“本质安全（Safety by Design）”，即使发生单一故障，也绝对不得导致氨气进入机舱或人员活动区域。
01
IMO临时指南与“同等安全”的顶层逻辑
在国际监管层面，国际海事组织（IMO）海事安全委员会在2024年12月正式批准了《使用氨作为燃料的船舶安全临时指南》（MSC.1/Circ.1687）。该文件的发布标志着氨燃料在法规体系中的重大突破，它将氨燃料风险管理从传统的“事故响应型”彻底转变为“系统预防型”。

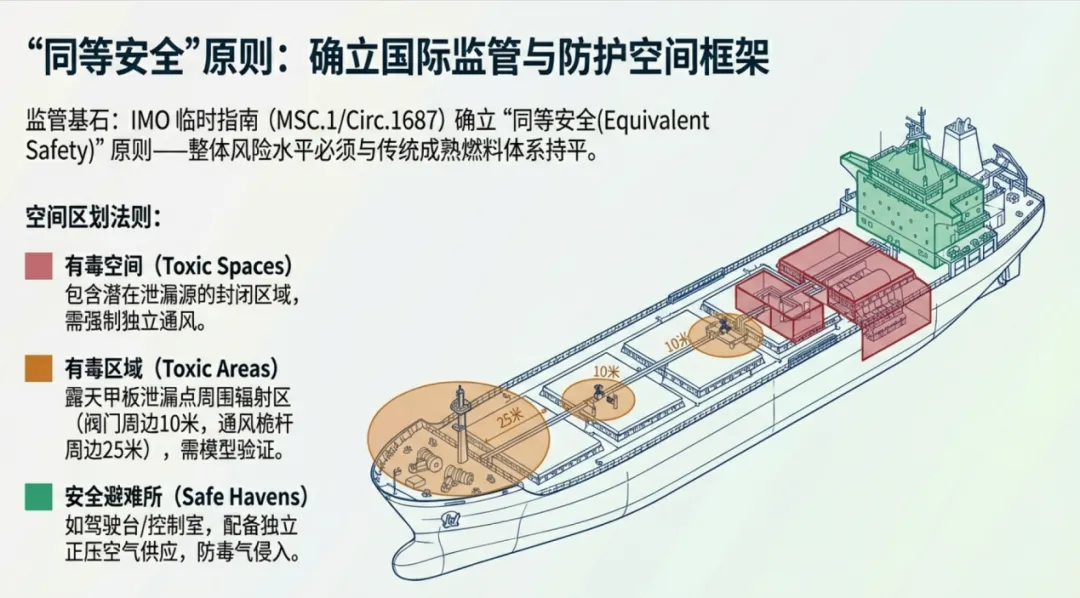

该指南确立了一个核心原则：“同等安全（Equivalent Safety）”。这意味着氨系统无需机械复制传统燃油或LNG系统的技术路径，而是要求其整体风险水平和可靠性必须达到与现有成熟燃料体系相同的安全基准。为此，指南对船舶空间进行了极其严苛的物理隔离与划界：
  • 有毒空间(Toxic Spaces)：指容纳单壁燃料管道或预处理系统的封闭/半封闭区域，被视为潜在泄漏源，必须配备专门的通风与隔离措施。
  • 有毒区域(Toxic Areas)：指露天甲板上潜在泄漏点周边的安全半径，例如法兰、阀门周边10米区域，以及通风桅杆周边25米范围，并需通过气体扩散模型验证安全边界。
  • 安全避难所(Safe Havens)：如驾驶台或机舱控制室。这些区域必须具备独立空气供应系统，在发生氨泄漏时维持内部正压，防止外部有毒气体侵入，为船员提供绝对的紧急庇护。
02
燃气安全机舱与双壁管负压通风

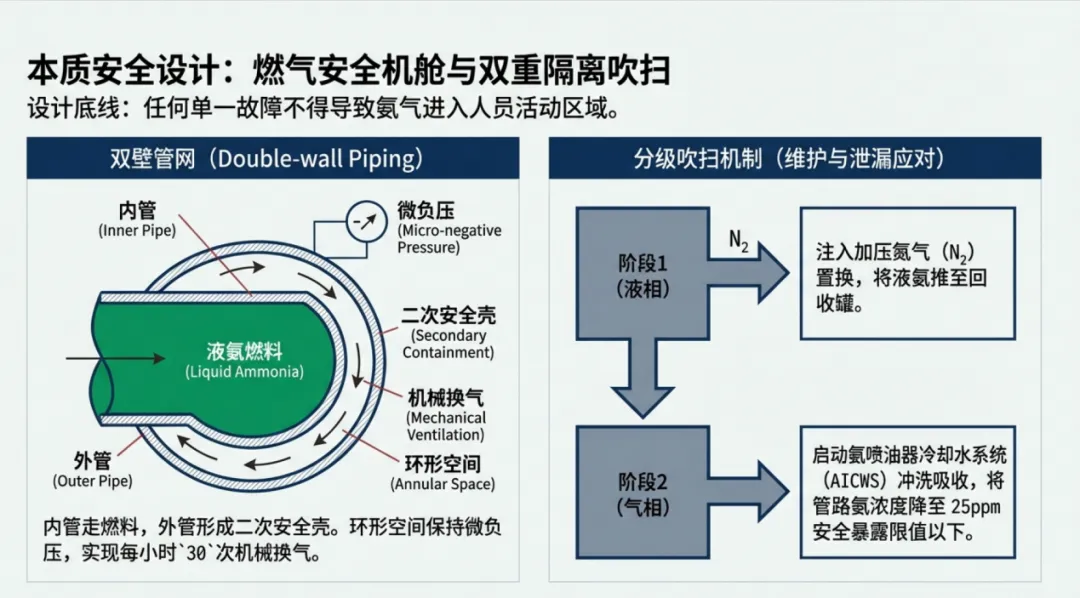

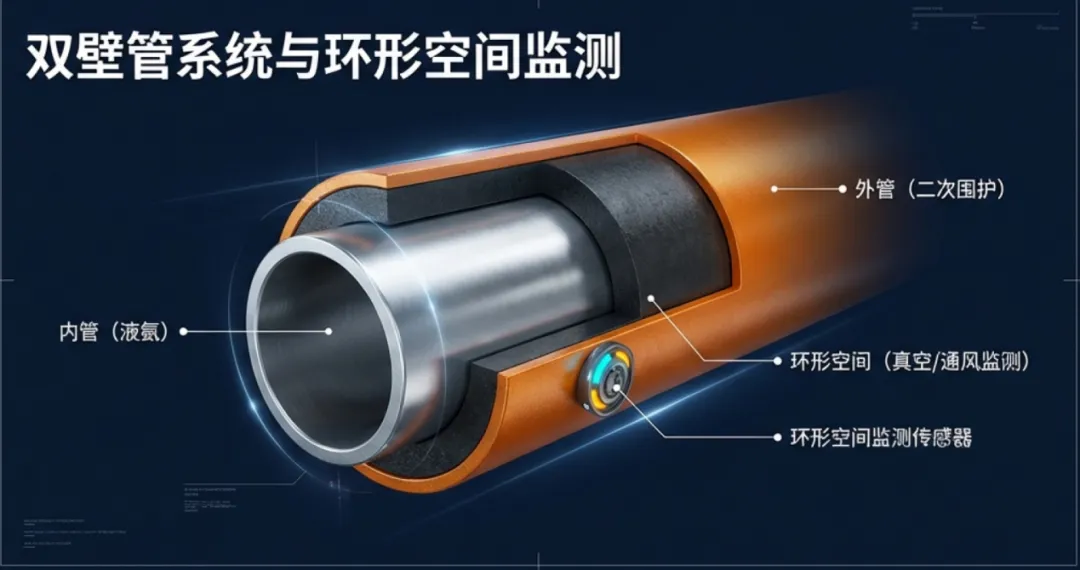

氨燃料系统的第一道防线，是绝对的物理隔离。在机舱内部，所有输送氨燃料的管线均被强制要求采用双壁管（Double-wall piping）结构。内层管道负责输送高压燃料，外层管道则形成完整的二次安全壳体，用以包容潜在泄漏。
这一环形空间并非静态封闭，而是配备了独立的机械通风系统，在正常运行条件下始终维持微负压状态，并实现每小时约30次的空气更新。这种动态负压结构意味着，即便内管发生物理破裂，泄漏的氨气也只会被限制在双层结构内部，并在第一时间被抽离稀释，绝不会直接进入机舱环境。
03
毫秒级监测与25/110/220ppm的三级切断机制
第二道防线，是全覆盖的实时监测与分级响应。由于氨气具有强烈的刺激性，且在封闭环境中人员的主观感知极不可靠，系统必须依赖覆盖全面、分级响应的自动监测网络。
在探测器布局上，除了在双壁管环形空间、活塞下部、排气系统等常规区域部署传感器外，现代高压氨系统还引入了超声波气体泄漏探测器（UGLD）。该设备通过识别高压气体喷射瞬间产生的声学特征信号进行检测，完全不依赖气体的物理扩散方向，从而在泄漏的初始毫秒阶段即可实现即时识别。

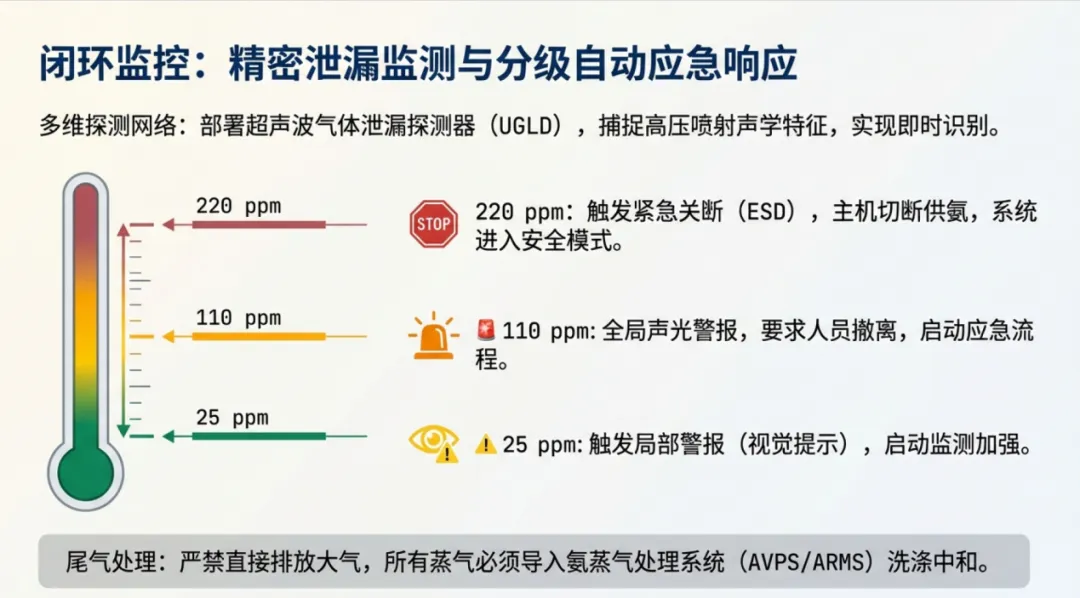

基于这一感知网络，系统设定了严格的三级报警与自动关断（ESD）阈值，形成“检测—报警—隔离—处置”的闭环：
  • 第一级：25ppm（局部警报）。该浓度接近职业暴露限值，系统会在有毒空间入口等区域启动视觉提示，提醒可能存在微量渗漏，要求加强监测。
  • 第二级：110ppm（全局警报）。系统在驾驶台、机舱控制室同步触发声光报警，强制要求人员立即撤离风险区域并启动应急处置。
  • 第三级：220ppm（紧急关断ESD）。一旦触及此红线，系统不再等待人为干预，自动触发紧急关断程序，主机进入安全模式，瞬间切断氨燃料供应，并同步启动管路吹扫系统以防止扩散。
04
双阶段吹扫与AVPS的彻底消杀闭环

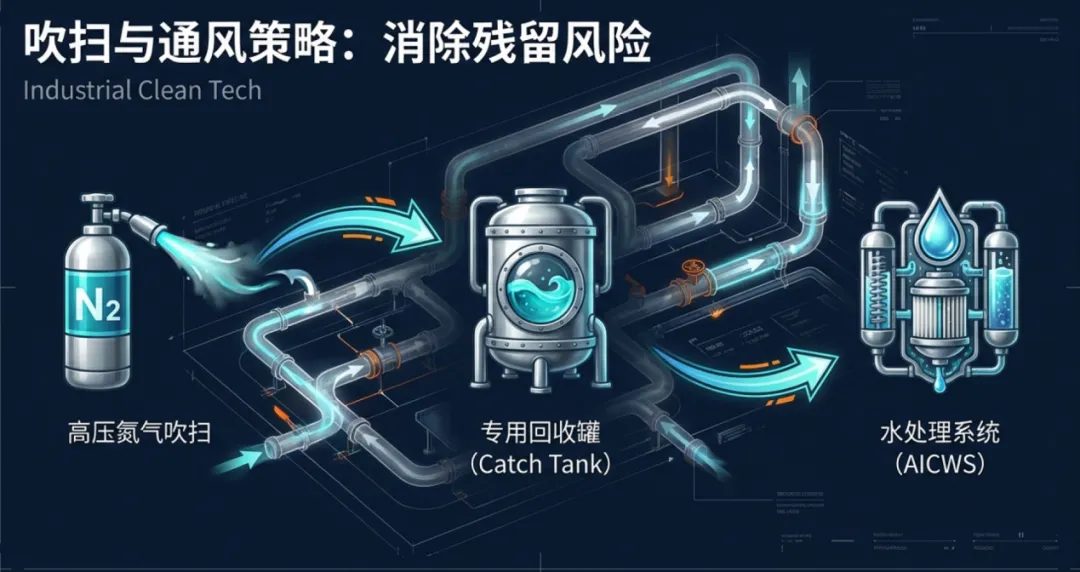

第三道防线，是对泄漏气体与系统残留燃料的闭环处理。在正常的燃料切换、系统维护或触发ESD关断后，管路中会残留液态与气态氨。IMO法规明确禁止将含氨气体直接排放至大气。因此，氨动力船舶必须配备专门的氨蒸气处理系统（AVPS）或氨释放缓解系统（ARMS）。其核心功能是：收集燃料切换时排出的残余氨蒸气、处理中断运行或维护时的吹扫气体，并在紧急释放时对氨气进行水洗吸收或催化中和，确保最终从通风桅杆排出的气体浓度低于安全阈值。为配合AVPS系统运作，工程上通常采用极具针对性的双阶段吹扫机制与处理系统：
  • 第一阶段（液相吹扫）：引入加压惰性气体（通常为氮气）对燃料管线进行强制置换，将高压液态氨推送至专用收集罐，实现封闭式回收。
  • 第二阶段（气相清除）：启动氨喷油器冷却水系统（AICWS）。该系统利用氨极易溶于水的特性，冲洗并吸收附着在管壁与喷射组件表面的残余氨气与液滴，送入专用储罐。经过这两道工序，管路内部的氨气浓度可被彻底降至25ppm 以下，完全符合工作场所安全暴露阈值，确保船员可以开舱检修。
此外，吹扫过程中产生的所有气态排放物，都必须引导至氨蒸气处理系统（AVPS）或氨释放缓解系统（ARMS）进行洗涤、中和或吸收处理。只有经过处理、浓度低于安全限值的气体，才被允许通过通风桅杆排入大气，彻底杜绝二次风险。
综上所述，一艘氨燃料船舶的安全防线并非依赖单一设备，而是由国际监管框架、本质安全设计、实时监测网络与自动应急系统共同构成的多层防护结构。其核心逻辑在于：不赌概率，而是将高毒性燃料的风险控制在设计阶段。通过双壁管的物理围堵、UGLD的声学秒级探测、三级阈值的无情关断，以及双阶段吹扫的彻底消杀，氨动力系统在工程层面真正达到了与传统燃料系统“同等安全”的严苛标准。正是这一安全体系的成熟与国际监管的认可，为氨动力船舶跨入规模化商业应用铺平了道路。
【预告】下一篇，我们将进入全球氨动力技术阵营对比，以四个案例为中心进行比较分析。
